Корпус сцепления колесного трактора МТЗ-80/82

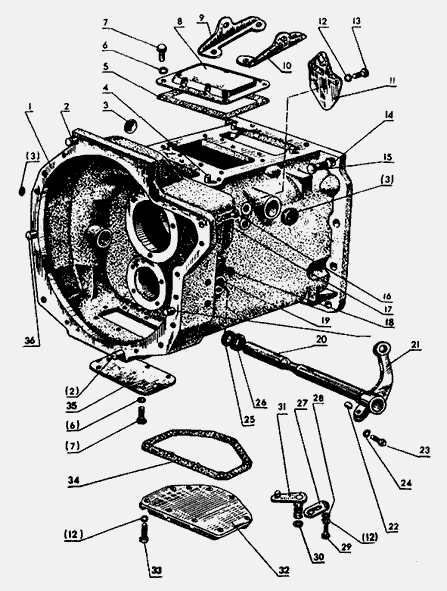

Детали корпуса сцепления МТЗ-80/82
70-1600010 Корпус сцепления
1 70-1601015 Корпус сцепления (включает дет. 50-3503064)
2 Д01-015 Штифт установочный
3 50-1601022 Заглушка
4 Штифт 10Пр2,2ах25-06 ГОСТ 3128-70
5 50-1601345 Прокладка
6 Шайба 8Т ОСТ 37.001.115-75
7 Болт М8-6gх16.88.35.019 ГОСТ 7796-70
8 50-1601344-А Крышка
9 70-1108163 Кронштейн
10 70-1108162 Кронштейн
11 50-1601348 Крышка
12 Шайба 10 ОТ ОСТ 37.001.115-74
13 Болт М10-6gх18.88.35.019 ГОСТ 7796-70
14 Шайба 16 ОТ ОСТ 37.001.115-74
15 Болт М16-6gх50.88.35.019 ГОСТ 7796-70
16 Болт М14-6gх60.88.35.019 ГОСТ 7796-70
17 Шайба 14 ОТ 65Г 06 ОСТ 37.001.115-74
18 Пробка 11/4" ГОСТ 12719-67
19 50-3503064 Втулка
20 50-1601215 Вал вилок включения
21 80-1601219-Б Рычаг
22 Шпонка сегментная 6х11 ГОСТ 8795-68
23 Болт М12-6gх30.88.019 ГОСТ 7796-70
24 Шайба 12 ОТ 65Г.06 ОСТ 37.001.115-74
25 Кольцо СП-38-25-8 ГОСТ 6308-71
26 36-1601016 Корпус пылеотражателя
27 80-1601099 Пластина
28 Шайба 10.01.019 ГОСТ 11371-78
29 Болт М10-6gх20.88.35.019 ГОСТ 7796-70
30 Кольцо 020-025-30-1-4
31 70-1601140 Валик
32 50-1601315 Крышка нижняя
33 Болт М10-6gх25.88.35.019 ГОСТ 7796-70
34 70-1601314 Прокладка крышки
35 50-1601341 Крышка сцепления
36 50-1601352 Штифт
70-1600010, 70-1601015, 50-1601022, 50-1601345, 50-1601344-А,
70-1108163, 70-1108162, 50-1601348, 50-3503064, 50-1601215,
80-1601219-Б, 36-1601016, 80-1601099, 70-1601140, 50-1601315,
70-1601314, 50-1601341, 50-1601352

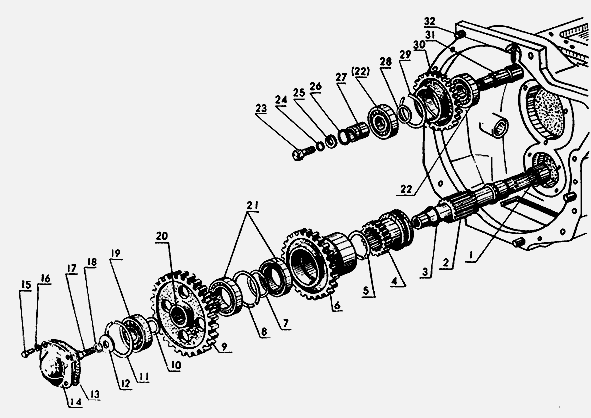

1 Подшипник 942/40 ГОСТ 4060-60
2 70-1601021-Б Вал привода ВОМ
3 70-1601076 Кольцо
4 70-1601081 Муфта
5 Кольцо 2В50 ГОСТ 13940-68
6 70-1601086-Б Шестерня привода ВОМ (II ступень)
7 70-1601083 Шайба распорная
8 Кольцо 2В90 ГОСТ 13941-68
9 70-1601088-Б Шестерня привода ВОМ (I ступень)
10 70-1601082 Шайба распорная
11 Кольцо КСП-72 ГОСТ 2893-73
12 50-1601038 Шайба нажимная
13 50-1601091 Прокладка
14 50-1601089 Крышка подшипника
15 Болт М8-6gх16.88.35.019 ГОСТ 7796-70
16 Шайба 8Т ОСТ 37.001.115-75
17 Болт М12-6gх35.88.35.019 ГОСТ 7796-70
18 Шайба 12 ОТ ОСТ 37.001.115-75
19 Подшипник 6-50306К ГОСТ 2693-73
20 Подшипник 943/30 ГОСТ 4060-60
21 Подшипник 210 ГОСТ 8338-75
22 Подшипник 305 ГОСТ 8338-75
23 Болт М10-6gх30.88.35.019 ГОСТ 7796-70
24 Шайба 10 ОТ ОСТ 37.001.115-75
25 Шайба 10х6.01.019 ГОСТ 6958-68
26 Кольцо 025-030-30-1-4
27 50-1601336 Втулка упорная
28 70-1601333 Кольцо
29 Кольцо 2В62 ГОСТ 12941-68
30 70-1601331 Шестерня промежуточная
31 70-1601335 Ось шестерни
32 Винт М12-6gх25.58.35.019 ГОСТ 1478-64
70-1601021-Б, 70-1601076, 70-1601081, 70-1601086-Б, 70-1601083,
70-1601088-Б, 70-1601082, 50-1601038, 50-1601091, 50-1601089,
50-1601336, 70-1601333, 70-1601331, 70-1601335
