Колеса и ступицы универсального трактора МТЗ-80/82

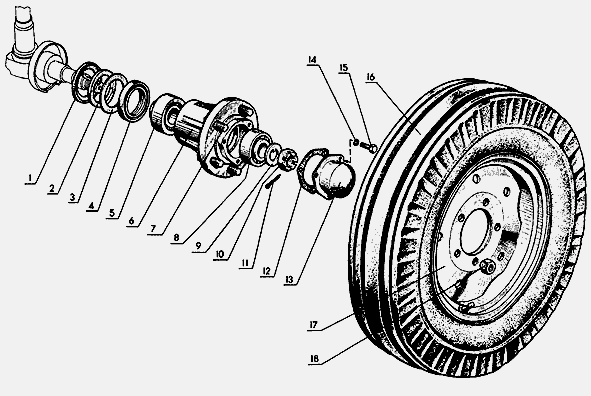

Колеса передние и ступицы МТЗ-80, МТЗ-82



Комплектующие ступиц передних колес трактора МТЗ-80/82

70-3103010 Ступица переднего колеса в сборе

1 А04.03.012 Обойма

2 А04.03.017 Кольцо

3 А04.03.020 Шайба

4 Манжета 11-2-80х105-1

5 Подшипник 7609КУ ГОСТ 333-79

6 А04.03.21 Ступица

7 40-3103016 Болт

8 Подшипник 7608А1 ГОСТ 333-79

9 А04.03.019 Шайба

10 А04.03.018 Гайка

11 Шплинт 6,5х60.016 ГОСТ 397-79

12 А04.03.014 Прокладка

13 АМ.03.013 Крышка

14 Шайба 8Т ОСТ 77-001.115-75

15 Болт М8-6gх16.88.35.019

16 Шина 9х20 модель ВФ-223

17 70-3101010 Колесо (диск и обод)

18 40-3103017 Гайка

70-3103010, А04.03.012, А04.03.017, А04.03.020, А04.03.21, 40-3103016, А04.03.019, А04.03.018, А04.03.014, АМ.03.013, 70-3101010, 40-3103017

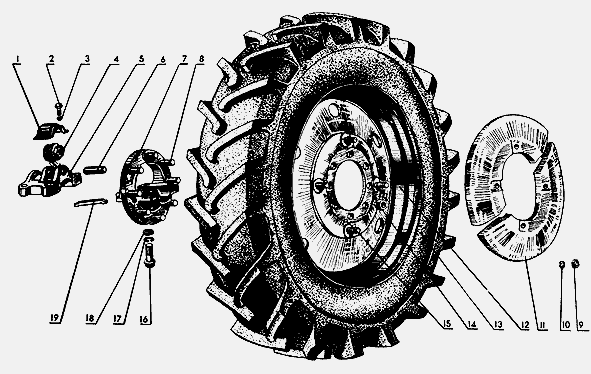

Ступицы задних колес, покрышки и камеры МТЗ-80/82



Детали ступиц задних колес трактора МТЗ-80/82

50-3107050 Колесо (диск и обод) DW203-1067 (DW8-42")

50-3107020 Колесо (диск и обод) DW203-762 (DW14-30")

80Н-3100060 Колесо 16,9-30 в сборе с шиной (только для тракторов МТЗ-82Н)

50-3104010-А Ступица заднего колеса

50-3104014-А Ступица заднего колеса в сборе (поставляется по спецзаказу)

Шина 16,9 R30 заднего колеса. Модель ф-43

Шина 18,4L.-30" модель Я-319 (поставляется по спецзаказу)

Шина 9,5-42" Модель Я-183

1 50-3104051 Крышка

2 Болт М6-6gх14.88.35.019 ГОСТ 7796-70

3 Шайба 6Т 65Г 06 ГОСТ 6402-70

4 52-2301052 Винт

5 50-3104025-Б Вкладыш

6 52-2301054-А Ось

7 50-3104015 Ступица

8 40-3104021 Болт

9 Гайка М16-6Н.6.019 ГОСТ 5915-70 (поставляется по спецзаказу)

10 Шайба 16Г 65Г 06 ГОСТ 6402-70

11 50-3107018 Груз (поставляется по спецзаказу)

12 873.3107012 Колесо (диск и обод) DW356-965 (DW14L-38")

13 Шина 15,5R-38" Р модель Ф-2А

14 36-3104019 Гайка

15 7-34-108 Болт

16 50-3104028 Болт

17 Шайба 27Л 65Г 06 ГОСТ 6402-70

18 50-3104029 Шайба

19 50-3104016 Шпонка

50-3107050, 50-3107020, 80Н-3100060, 50-3104010-А, 50-3104014-А, 50-3104051, 52-2301052, 50-3104025-Б, 52-2301054-А, 50-3104015, 40-3104021, 50-3107018, 873.3107012, 36-3104019, 7-34-108, 50-3104028, 50-3104029, 50-3104016

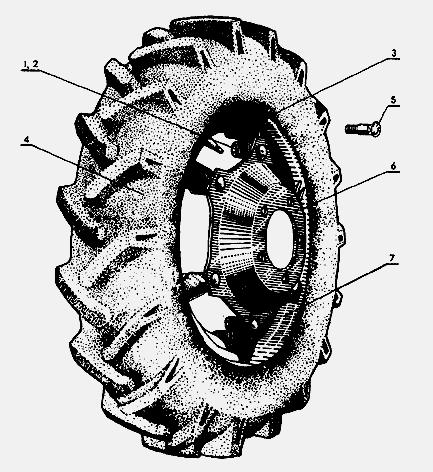

Колеса передние ведущие трактора МТЗ-80/82




 72-3102010 Колеса ведущие 290-508 (11,2-20") в сборе

775-3101012 Колесо 7-20" в сборе

1 52-2301065 Шайба

2 Шайба 16ОТ ОСТ 37.001.115-75

3 Гайка М16.6Н.06.019 ГОСТ 5915-70

4 11,2-20 Шина 280-508 (11,2-20) модель 035

5 Болт М16-6gх70.88.35.019 ГОСТ 7802-81

6 775-3101017 Диск колеса 7-20"

7 775-3101013 Обод

72-3102010, 775-3101012, 52-2301065, 775-3101017, 775-3101013

Колесо трактора МТЗ-80, МТЗ-82 состоит из обода с жестко закрепленными к нему диском и пневматической шины, смонтированной на ободе. Обод служит основанием, благодаря которому шина, наполненная воздухом, передает нагрузку на грунт. С помощью диска колесо крепится к ступице.

Обод колеса неразъемный, его изготавливают из стального листа, который прокатывают роликами, формируя специальный профиль, и сваривают в месте стыка окружности.

Диски задних и передних колес трактора МТЗ-80 приварены к ободу. Диски передних колес трактора МТЗ-82 крепятся болтами к кронштейнам, приваренным к ободу. Такая конструкция позволяет изменять взаимное расположение диска и обода и за счет этого регулировать колею передних колес.

Ступица задних колес трактора МТЗ-80, МТЗ-82 закреплена на выступающем конце полуоси конечной передачи заднего моста с помощью шпонки, вкладыша и четырех болтов.

Вкладыш снабжен регулировочным винтом (червяком), который зацепляется с зубчатой рейкой, нарезанной на полуоси. Вращая червяк гаечным ключом, можно передвигать ступицу вместе с колесом относительно полуоси и бесступенчато получать нужную для работы колею.

Во фланцы ступиц задних и передних колес трактора МТЗ-80, МТЗ-82 запрессованы болты, на которых устанавливают диски колес. Глубокие конусные фаски в отверстиях дисков и на гайках наряду с центрированием колес служат для предотвращения свинчивания гаек.

При установке проставок в ступицу заднего колеса трактора МТЗ-80, МТЗ-82 запрессовывается болт, длина которого по сравнению с обычным на 35 мм больше. Внутреннее колесо устанавливают на удлиненные болты и затягивают гайками.

Затем на эти же болты устанавливают проставку, которую, в свою очередь, закрепляют на болтах гайками. Наружное колесо ставят на болты, запрессованные во фланец проставки, и затягивают гайками.

Техническое обслуживание колес трактора МТЗ-80, МТЗ-82 заключается в периодической проверке крепежных соединений и устранении выявленных неисправностей.

Затяжку болтов ступиц задних колес, конусных гаек дисков передних и задних колес, гаек болтов опор диска переднего колеса трактора МТЗ-82 нужно обязательно проверять после окончания обкатки трактора и после первых 240 ч работы.

Затяжку гаек производят равномерно, с одинаковым усилием. Фаски конусных гаек должны плотно прилегать к конусным отверстиям диска. При слабой затяжке образуются трещины в отверстиях, сминается резьба болтов, это выводит диск и болты из строя.
