Гидрораспределитель колесного трактора МТЗ-80/82

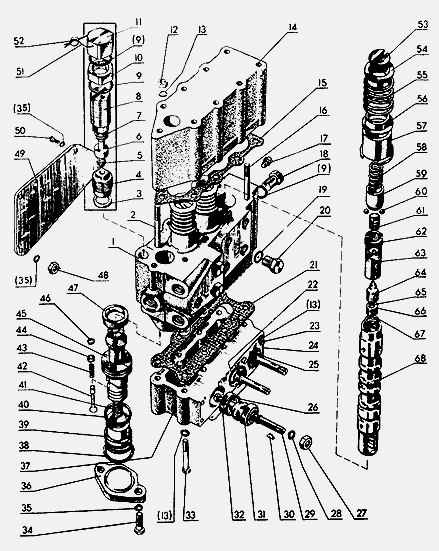

Компоненты распределителя Р80-3/4-222 трактора МТЗ-80/82
Р80-3/4-222 Распределитель в сборе
1 Р80-23.20.121 Корпус
2 Р75-080 Шпилька
3 Р75-В-028-А Прокладка
4 Р80-23.20.063 Гнездо
5 5,556-60 Шарик ГОСТ 3722-81
6 Р80-23.20.059 Направляющая
7 Р40/75-0808048-Б Пружина
8 Р80-049 Винт
9 Кольцо 018-022-25-2-3 ГОСТ 9833-73
10 Р75-058-Б Гайка
11 Р75-051-Б Колпачок
12 Гайка М8-6Н.6.019 ГОСТ 5927-70
13 Шайба 8Т 65Г 06 ГОСТ 6402-70
14 Р80-23.20.123 Крышка
15 Р40/75-0808039-А Прокладка
16 Р75-079 Шпилька
17 КГ 1/4" Пробка
18 Р75-066 Заглушка
19 Кольцо 022-027-30-2-3 ГОСТ 9833-73
20 Р75-067 Заглушка
21 Р73-3-038 Прокладка
22 Р75-3-057 Пластина колец
23 Болт М8-6дх20.50 ГОСТ 7796-70
24 Р75-3-055-Б Пластина пыльника
25 Р75-056-М Пыльник
26 НШ46-0505037 Кольцо
27 Гайка М12х1,25.6Н.4.019 ГОСТ 5916-70
28 Шайба 1 2ОТ ОСТ 37.001 . 1 1 5-74
29 Р75-054-Б Рычаг
30 Шпонка 3x6,5 ГОСТ 24071-80
31 Р80-23.20.065 Кольцо
32 Р80-23.20.064 Кольцо
33 Болт М8-6дх55.56 ГОСТ 7795-70
34 Болт М10-6дх25.56 ГОСТ 7795-70
35 Шайба 10ОТ 65Г 06 ГОСТ 6402-70
36 Р75-071-В Упор
37 Р80-23.20.022 Крышка
38 Р75-077 Кольцо 435-30-2 ГОСТ 18829-73
39 Р80-23.20.073 Направляющая
40 Кольцо 025-030-30-2-3 ГОСТ 18829-73
41 Р75-072 Пружина
42 Р75-ВЗВР-081-А Клапан
43 Р75-ВЗВР-082 Пружина
44 Р80-23Р.20.085 Шайба
45 Р80-23Р.20.084 Клапан переливной
46 Р75-ВЗВР-083-А Шайба
47 Р80-23.20.043 Гнездо
48 Гайка М10-6Н.6.019 ГОСТ 2526-70
49 50-4607032-Б Кронштейн
50 Болт М10-6дх20. 88.35.01 9 ГОСТ 7796-70
51 Проволока 1,0x100 ГОСТ 3282-74
52 Р40/75-0808076 Пломба
53 Р80-23.20.037 Пробка
54 Р75-033 Стакан нижний
55 Р80-23.20.035 Пружина
56 Р75-034 Стакан верхний
57 Р80-23.20.031 Обойма
58 Р75-В-032 Пружина
59 Р75-В-029 Втулка
60 Шарик 6,35-100 ГОСТ 3722-81
61 Р80-23.20.025 Бустер
62 Р80-23. 20.026 Гнездо
63 Р80-23.20.046 Гильза
64 Р80-23.20.045 Плунжер
65 Р80-23.20.036 Пружина
66 Р80-23.20.027 Гнездо
67 Р75-В-028-А Прокладка
68 Р80-23.20.024 Золотник
Р80-3/4-222, Р80-23.20.121, Р75-080, Р75-В-028-А, Р80-23.20.063,
Р80-23.20.059, Р40/75-0808048-Б, Р80-049, Р75-058-Б, Р75-051-Б,
Р80-23.20.123, Р40/75-0808039-А, Р75-3-057, Р75-3-055-Б, Р75-056-М,
НШ46-0505037, Р80-23.20.065, Р80-23.20.064, Р80-23.20.022, Р75-077,
Р80-23.20.073, Р75-ВЗВР-081-А, Р75-ВЗВР-082, Р80-23Р.20.085,
Р80-23Р.20.084, Р75-ВЗВР-083-А, Р80-23.20.043, 50-4607032-Б,
Р80-23.20.037, Р75-033, Р80-23.20.035, Р80-23.20.031, Р75-В-032,
Р75-В-029, Р80-23.20.025, Р80-23. 20.026, Р80-23.20.046,
Р80-23.20.045, Р80-23.20.036, Р80-23.20.027, Р75-В-028-А,
Р80-23.20.024
