Боковой вал отбора мощности ВОМ МТЗ-80/82

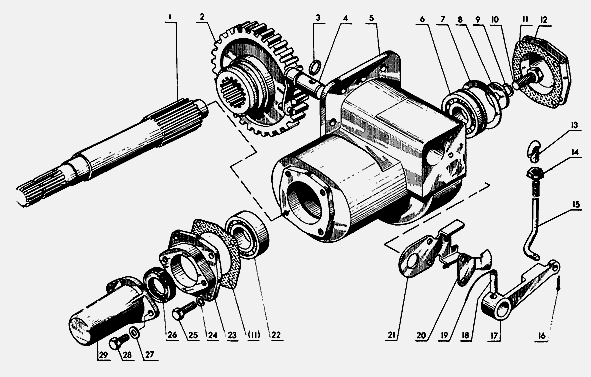

Компоненты бокового вала отбора мощности ВОМ трактора
МТЗ-80, 82
50-4204010 Вал отбора мощности боковой с 8-шлицевым хвостовиком в
сборе
50-4204010-01 Вал отбора мощности боковой с 8-шлицевым хвостовиком
в сборе
1 - 50-4204022 Вал с 8-шлицевьш хвостовиком
2 - Ф50-4204026 Шестерня (Z =37)
3 - 50-3406031-04 Кольцо
4 - 50-4204040 Валик
5 - 50-4204015-Б Корпус
6 - Подшипник 208А ГОСТ 8338-75
7 - Кольцо КСП-72 ГОСТ 2893-73
8 - 50-1601038 Шайба
9 - 252137-П2 Шайба 12ОТ 65Г 06 ГОСТ 6402-70
10 - Болт М12-6gх35.88.35.019 ГОСТ 7796-70
11 - 50-1601091-01 Прокладка
12 - 50-1601089 Крышка
13 - А13.28.000 Рукоятка
14 - Гайка М6.6Н.6.019 ГОСТ 5915-70
15 - 50-4204042 Тяга
16 - Шплинт 3,2х18-001 ГОСТ 397-66
17 - 50-4204034 Рычаг
18 - Штифт 10х40-01 ГОСТ 14229-69
19 - Проволока 1,6-0-с ГОСТ 3282-74
20 - 50-4204036 Пластина
21 - 50-4204038 Пластина
22 - Подшипник 50306 ГОСТ 2893-73
23 - 50-4204024 Крышка
24 - Шайба 8Т 65Г 06 ОСТ 37.001.115-74
25 - Болт М8-6gх25.88.35.019 ГОСТ 7796-70
26 - Манжета 2-38х58-1 ГОСТ 8752-70
27 - Шайба 8.01.019 ГОСТ 11371-78
28 - Болт М8-6gх16.88.35.019 ГОСТ 7796-70
29 - 50-4202065-А Колпак
50-4204010, 50-4204010-01, 50-4204022, Ф50-4204026, 50-3406031-04,
50-4204040, 50-4204015-Б, 50-1601038, 252137-П2, 50-1601091-01,
50-1601089, А13.28.000, 50-4204042, 50-4204034, 50-4204036,
50-4204038, 50-4204024, 50-4202065-А

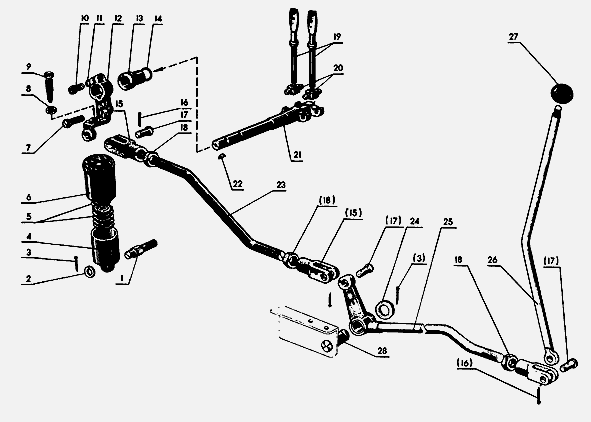

Управление валом отбора мощности ВОМ
трактора МТЗ-80, МТЗ-82
50-4216070-Б Валик управления с осью в сборе
70-4216040 Пружина со стаканами в сборе
70-4216065 Рычаг с осью и гайкой в сборе
70-4216060-Б Тяга рычага с осью и гайкой в сборе
70-4216010-Б Установка управления ВОМ
1 - 70-4216048 Болт
2 - Шайба 16.01.019 ГОСТ 11371-78
3 - Шплинт 4х36.001 ГОСТ 397-66
4 - 80-4216045 Стакан внутренний
5 - 50-1602032 Пружина
6 - 80-4216055 Стакан наружный
7 - Болт М10-6gх60.88.35.019 ГОСТ 7796-70
8 - Гайка М16.6Н.6.019 ГОСТ 5915-70
9 - 70-4216023 Болт
10 - Болт М12-6gх35.88.35.019 ГОСТ 7796-70
11 - Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74
12 - 50-4216022-А Рычаг
13 - 40-4216024 Втулка
14 - НШ10-0101037 Кольцо
15 - 50-3502203 Вилка
16 - Шплинт 3,2х18,001
17 - Ось 21-12С4х32 ГОСТ 9650-68
18 - Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70
19 - 50-4216028-Б Винт
20 - 50-4216034 Ось
21 - 50-4216018 Валик
22 - Шпонка сегментная 6х11.06 ГОСТ 8795-68
23 - 70-4216043-Б Тяга
24 - 50-3406037 Шайба
25 - 70-4216050-Б Рычаг
26 - 70-4216081-Б Стержень
27 - 12-12сб-108 Рукоятка
28 - 70-4216069 Валик
70-4216060-Б, 70-4216010-Б, 70-4216048, 80-4216045, 50-1602032,
80-4216055, 70-4216023, 50-4216022-А, 40-4216024, НШ10-0101037,
50-3502203, 50-4216028-Б, 50-4216034, 50-4216018, 70-4216043-Б,
50-3406037, 70-4216050-Б, 70-4216081-Б, 12-12сб-108, 70-4216069
Боковой вал отбора мощности трактора МТЗ-80,
МТЗ-82 предназначен для привода механизмов машин, которые навешивают
на трактор спереди и сбоку. Он монтируется в отдельном чугунном
корпусе, который крепится на двух штифтах и болтах к левому люку
коробки передач.
Независимый привод бокового ВОМ трактора МТЗ-80, МТЗ-82
осуществляется от ведомой шестерни первой передачи и заднего хода.
Боковой ВОМ трактора МТЗ-80, МТЗ-82 включают тягой, рукоятка которой
располагается над поликом кабины с левой стороны. При перемещении
вверх тяга поворачивает рычаг и валик с поводком, который перемещает
шестерню на шлицах вала и вводит ее в зацепление с шестерней коробки
передач.
Шлицевой хвостовик вала имеет те же присоединительные размеры, что и
хвостовик заднего ВОМ. При номинальной частоте вращения дизеля
боковой ВОМ имеет частоту вращения 535 или 735 об/мин, в зависимости
от того, выключен или включен понижающий редуктор коробки передач.
