Обслуживание системы питания топливом дизельного двигателя Д-260

Система питания дизельного двигателя Д-260, в соответствии с рис.1, состоит из топливного насоса, форсунок, трубопроводов низкого и высокого давления, воздухоочистителя, впускного и выпускного коллекторов, турбокомпрессора, топливных фильтров грубой и тонкой очистки, а также топливного бака, устанавливаемого на тракторе МТЗ-1221.

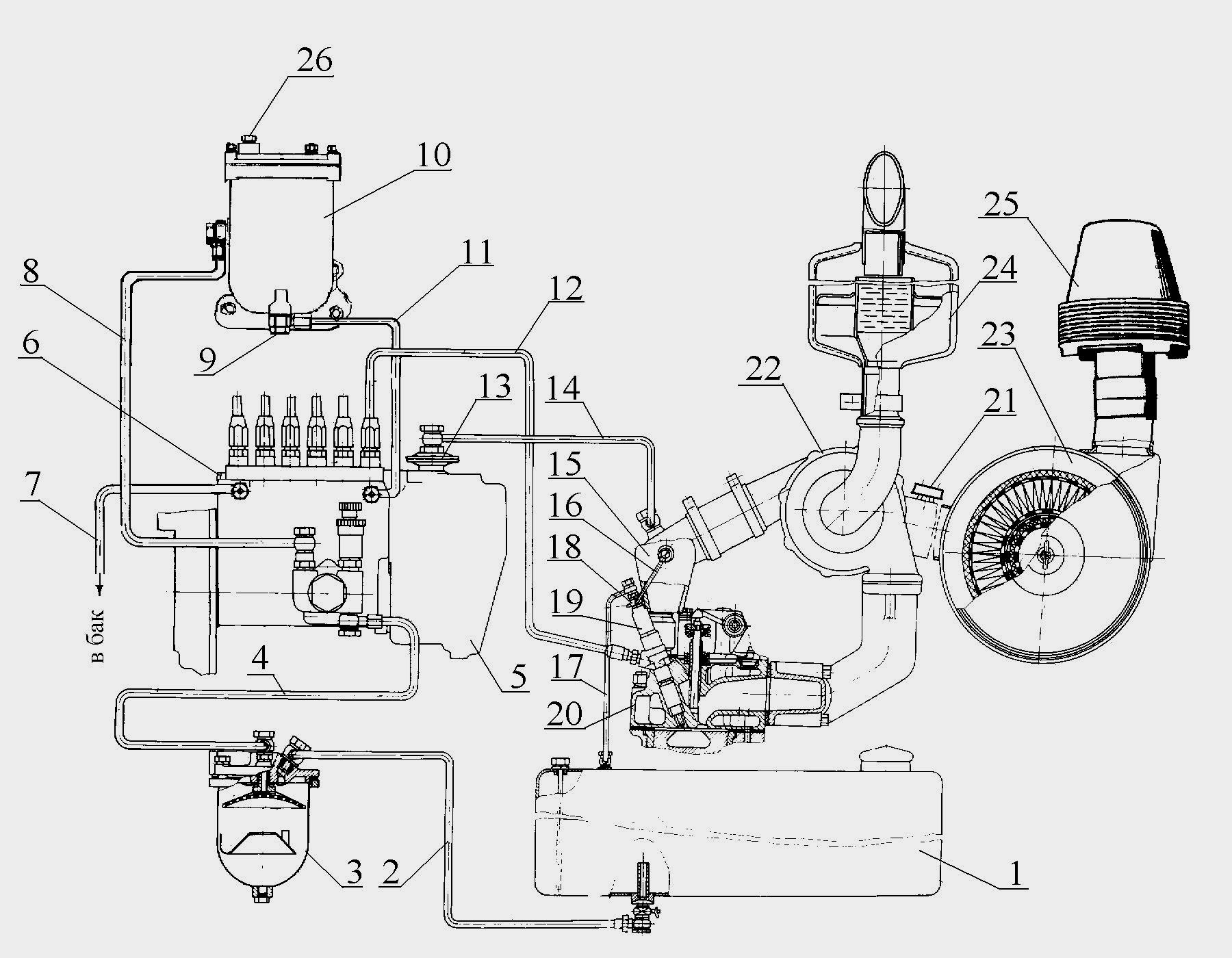

Рис.1. Схема системы питания дизеля Д-260

1 - топливный бак; 2 - трубка топливная от топливного бака; 3 - фильтр грубой очистки топлива; 4 - трубка топливная от фильтра грубой очистки топлива; 5 - топливный насос; 6 - пробка спуска воздуха из головки топливного насоса; 7 - трубка отвода топлива в топливный бак; 8 - трубка подвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 9 - пробка слива отстоя; 10 - фильтр топливный тонкой очистки; 11 - трубка отвода топлива от фильтра тонкой очистки в полость низкого давления насоса; 12 - трубка топливная высокого давления; 13 - пневмокорректор; 14 - трубка подвода воздуха от впускного тракта после турбокомпрессора к пневмокорректору; 15 - впускной коллектор; 16 - трубка подвода дренажного топлива во впускной коллектор; 17 - трубопровод от форсунок в бак; 18 - топливопровод дренажный; 19 - форсунка; 20 -головка цилиндров; 21 – электрический датчик засоренности воздухоочистителя; 22 - турбокомпрессор; 23 - воздухоочиститель; 24 - глушитель; 25 - фильтр грубой очистки воздуха (моноциклон); 26 - пробка спуска воздуха из фильтра топливного тонкой очистки.

Топливный насос ТНВД Д-260

На дизели Д-260 устанавливается рядный топливный насос высокого давления 363.1111005-40 производства ОАО «ЯЗДА» г. Ярославль.

ТНВД-363 двигателя Д-260 имеет шесть секций и предназначен для подачи в цилиндры дизеля в определенные моменты времени строго дозированных порций топлива под высоким давлением.

ТНВД-363 трактора МТЗ-1221 приводится в действие от коленчатого вала через распределительные шестерни дизеля и полумуфту привода, установленную на кулачковом валу.

При установке топливного насоса на дизель необходимо в соответствии с рисунком 2 установить полумуфту привода 5 в расточки шестерни привода топливного насоса 6, установить шайбы с гайками 2 и затянуть гайки моментом 70...80 Нм.

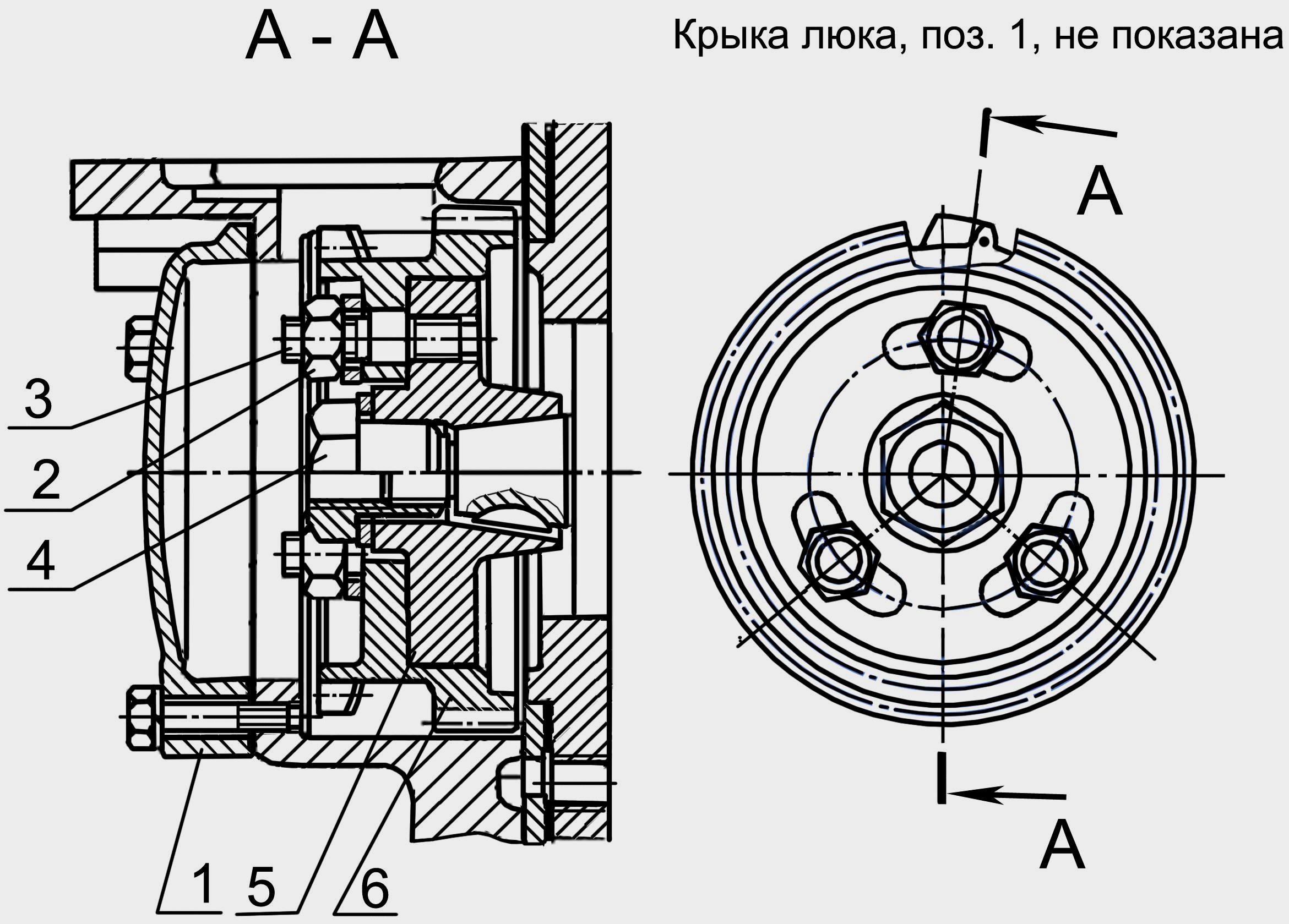

Рис.2. Привод топливного насоса ТНВД Д-260

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

Проверить установочный угол опережения впрыска топлива и при необходимости произвести регулировку.

Топливный насос высокого давления ТНВД 363 (рисунок 3) имеет два рычага:

- рычаг управления 29, с упором максимального и минимального холостого хода;

- рычаг останова 22, отключающий подачу топлива в крайнем положении (при вращении по часовой стрелке).

С топливным насосом в одном агрегате объединены топливоподкачивающий насос 16 и регулятор частоты вращения с корректором по наддуву 30.

Топливоподкачивающий насос установлен на корпусе насоса высокого давления, предназначен для подачи топлива из топливного бака к топливному насосу и приводится в действие эксцентриком кулачкового вала.

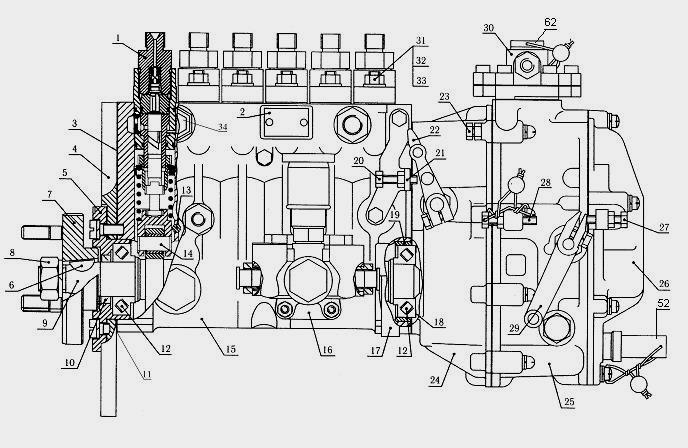

Рис.3. Топливный насос высокого давления ТНВД-363 двигателя Д-260

1 –секция топливного насоса; 2 – табличка; 3 – прокладка фланца; 4 – фланец; 5 - крышка подшипника; 6 - шпонка; 7 - полумуфта привода; 8 – гайка крепления полумуфты; 9 – кулачковый вал; 10 – манжета крышки подшипника; 11 – прокладка крышки подшипника; 12 – подшипник; 13 – направляющий штифт толкателя; 14 – толкатель; 15 – корпус топливного насоса; 16 – топливоподкачивающий насос; 17 – шпилька кронштейна поддержки ТНВД; 18 – регулировочные прокладки; 19 – кольцо подшипника; 20 – болт; 21 – кронштейн; 22 – рычаг останова; 23 – болт; 24 – корпус регулятора; 25 – крышка регулятора; 26 – крышка смотрового люка; 27 – болт регулировки минимальной частоты вращения; 28 – болт регулировки максимальной частоты вращения; 29 – рычаг управления; 30 – корректор по наддуву; 31 – шпилька; 32 – гайка; 33 – шайба; 34 – перепускной клапан. 52-пробка; 62- пробка

Для удаления воздуха из системы питания на топливоподкачивающем насосе Д-260 установлен насос ручной прокачки поршневого типа. Для обеспечения надежного запуска двигателя в регуляторе предусмотрено пусковое устройство, которое обеспечивает увеличенную подачу топлива во время пуска двигателя.

В головке топливного насоса установлен перепускной клапан 34, который служит для создания необходимого давления (0,12…0,19 МПа) в каналах низкого давления ТНВД-363.

Избыточное топливо, подаваемое топливоподкачивающим насосом, через перепускной клапан поступает на слив в бак. При неработающем двигателе перепускной клапан обеспечивает герметичность полости низкого давления насоса, что является необходимым условием для надежного пуска двигателя. Детали топливного насоса смазываются маслом от системы смазки дизеля.

Форсунка Д-260 - Для впрыскивания топлива в цилиндры дизеля применяется форсунка с пятидырчатым распылителем закрытого типа. Она обеспечивает необходимый равномерный распыл топлива под большим давлением.

С целью повышения надежности распылителя и стабильности его пара-метров на дизеле под форсунку установлена прокладка-экран. Прокладка-экран состоит из стальной обоймы и прокладки из фторопласта. Фторопластовая прокладка разрезная с Г-образным сечением.

Фильтр грубой очистки топлива двигателя Д-260 трактора МТЗ-1221 - Для предварительной очистки топлива от механических примесей и воды служит фильтр грубой очистки. Он состоит из корпуса, рассеивателя, отражателя с сеткой, стакана с успокоителем.

Фильтр тонкой очистки топлива служит для окончательной очистки топлива и имеет сменный бумажный элемент. Топливо, проходя сквозь шторы бумажного фильтрующего элемента, очищается от механических примесей. В нижней части корпуса фильтра находится отверстие с пробкой для слива отстоя. Для удаления воздуха из системы питания на крышке фильтра расположена специальная пробка.

Для очистки всасываемого в цилиндры воздуха служит воздухоочиститель двигателя сухого типа с применением в качестве фильтрующего элемента бумажных фильтр-патронов, изготовленных из специального высокопористого картона.

Воздухоочиститель имеет три ступени очистки. Первой ступенью очистки служит моноциклон, второй и третьей - основной и контрольный бумажные фильтр-патроны.

Воздух под действием разрежения, создаваемого турбокомпрессором дизеля Д-260, проходя через воздухоочиститель, очищается от пыли и поступает в нагнетательную часть турбокомпрессора, откуда под давлением подается в цилиндры дизеля.

Для контроля за степенью засоренности фильтр-патронов и определения необходимости проведения технического обслуживания воздухоочистителя на впусном тракте дизеля должен быть установлен датчик сигнализатора засоренности воздушного фильтра. Воздухоочиститель и датчик сигнализатора засоренности устанавливает потребитель.

Турбокомпрессор двигателя Д-260

На дизеле Д-260 тракторов МТЗ-1221 установлен турбокомпрессор, использующий энергию отработавших газов для наддува воздуха в цилиндры дизеля.

Принцип работы турбокомпрессора заключается в том, что отработавшие газы из цилиндров дизеля под давлением поступают через выпускной коллектор в улиточные каналы турбины.

Расширяясь, газы вращают колесо турбины с валом, на другом конце которого колесо турбокомпрессора через воздухоочиститель всасывает воздух и подает под давлением в цилиндры дизеля.

Турбокомпрессор выполнен по схеме (рис.4): радиальная центростремительная турбина и центробежный одноступенчатый компрессор при консольном расположении колес относительно опор.

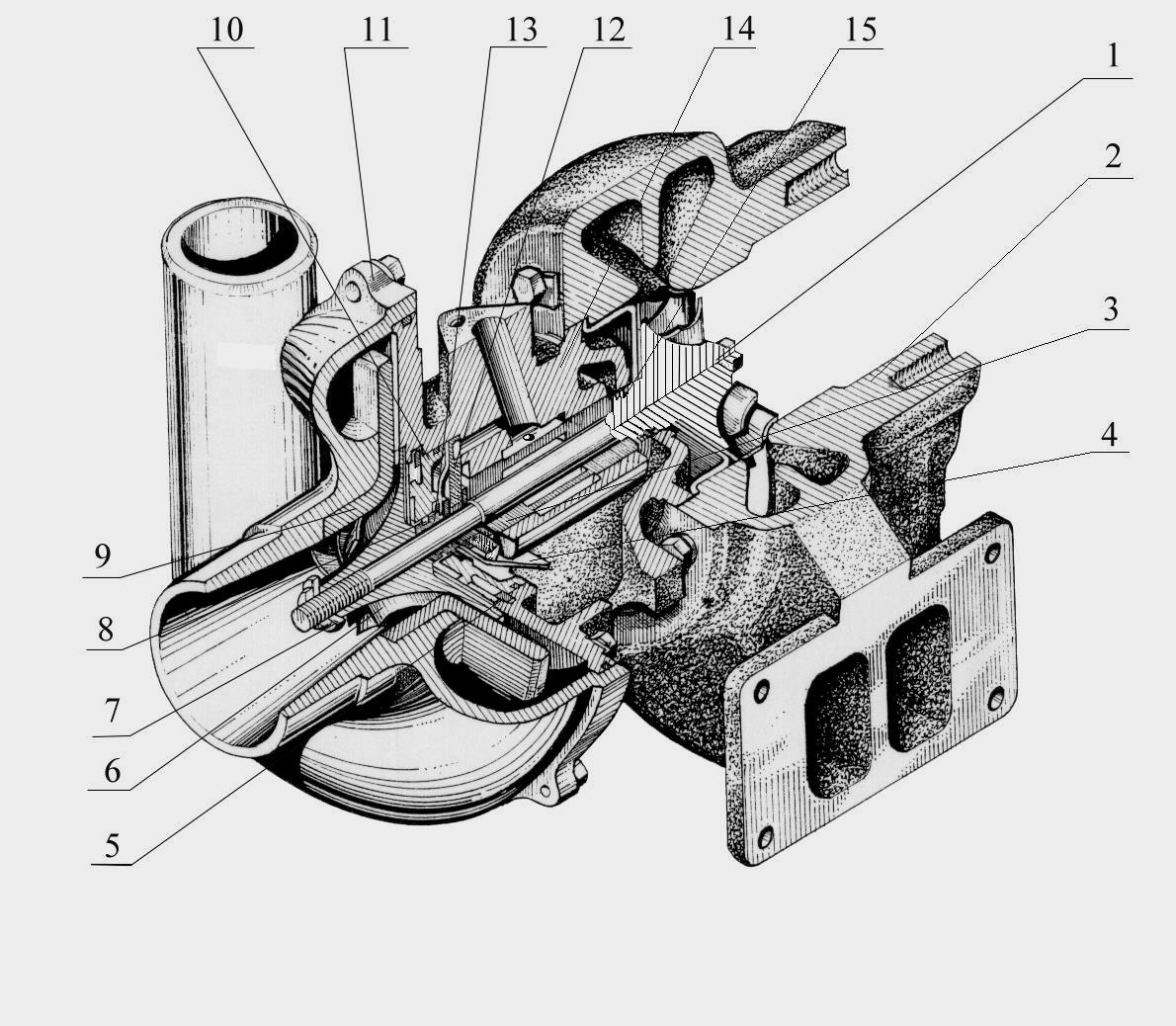

Рис.4. Турбокомпрессор Д-260

1 - колесо турбины с валом; 2 - корпус турбины; 3 - подшипник; 4 - маслоотражатель; 5-кольцо эксцентрическое; 6 - колесо компрессора; 7 - гайка специальная; 8, 15 –уплотнительные кольца; 9 - диффузор; 10 - крышка; 11 - корпус компрессора; 12 –упорный подшипник; 13 – втулка распорная; 14 - корпус подшипников.

Частота вращения вала турбокомпрессора МТЗ-1221, подача и давление нагнетаемого воздуха зависят от режима работы дизеля. Корпус турбины 2 турбокомпрессора отлит из высокопрочного чугуна. Проточная часть турбины для прохода отработавших газов образована корпусом и колесом турбины.

Корпус компрессора 11 отлит из алюминиевого сплава, его проточная часть образована корпусом и колесом компрессора. Корпуса турбины и компрессора крепятся к корпусу подшипников 14, отлитому из высокопрочного чугуна.

Колесо турбины 1 турбокомпрессора двигателя Д-260 отлито из жаропрочного сплава и приварено к валу. Колесо компрессора 6 отлито из алюминиевого сплава и крепится на валу специальной гайкой. Вал вращается в радиальном подшипнике, выполненном в виде плавающей невращающейся моновтулки 3. Моновтулка фиксируется в корпусе подшипников фиксатором. Осевое перемещение вала воспринимает упорный подшипник 12.

Подшипники турбокомпрессора, которые устанавливаются на тракторы МТЗ-1221, смазываются и охлаждаются маслом, поступающим по трубопроводу от масляного фильтра. Как в радиальном, так и в упорном подшипниках дополнительно осуществляется центробежная очистка масла. Из турбокомпрессора масло сливается в картер дизеля.

Со стороны компрессора и турбины установлены газомасляные уплотнения, в качестве которых используются пружинные уплотнительные кольца 8 и 15, установленные в канавках вала. Со стороны компрессора для повышения эффективности установлен маслоотражатель, а со стороны турбины – экран.
