Базовые детали дизельного двигателя Д-260

Блок цилиндров Д-260

Блок цилиндров двигателя Д-260 трактора МТЗ-1221 является основной корпусной деталью и выполнен в виде моноблока, представляет собой жесткую чугунную отливку. В расточках блока установлены шесть съемных гильз, изготовленных из специального чугуна.

Гильза устанавливается в блок цилиндров по двум центрирующим поясам. В верхнем поясе гильза закрепляется буртом, в нижнем - уплотняется двумя резиновыми кольцами, размещенными в канавках блока цилиндров.

Между стенками блока цилиндров и гильзами циркулирует охлаждающая жидкость. Поперечные перегородки блока цилиндров имеют приливы, предназначенные для образования опор коленчатого вала. На эти приливы установлены крышки.

Приливы вместе с крышками образуют постели для коренных подшипников. Постели под вкладыши коренных подшипников расточены с одной установки в сборе с крышками. Менять крышки местами не допускается.

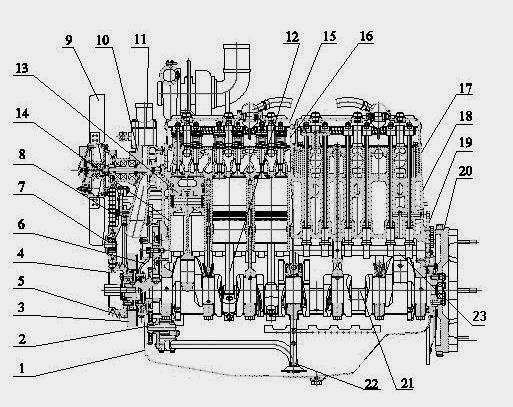

Дизельный двигатель Д-260 ММЗ

1 – масляный картер; 2 – масляный насос; 3 – демпфер; 4 – шкив коленчатого вала; 5 – ремень вентилятора; 6 – крышка распределения; 7 – шкив натяжной; 8 – форсунка для охлаждения поршня; 9 – вентилятор; 10 – водяной насос; 11 – корпус термостатов; 12 – шатун; 13 – поршень; 14 – гильза цилиндров; 15 –колпак; 16 крышка головки цилиндров; 17 – головка цилиндров; 18 – блок цилиндров; 19 – задний лист; 20 – маховик; 21 – коленчатый вал; 22 – маслоприемник; 23 – распределительный вал.

Блок цилиндров МТЗ-1221 имеет продольный масляный канал, от которого по поперечным каналам масло подводится к коренным подшипникам коленчатого вала, а затем к шейкам распределительного вала и форсункам для охлаждения поршней.

Форсунки для охлаждения поршней установлены в блоке цилиндров в верхней части второй, четвертой и шестой опор коленчатого вала. На водораспределительном канале блока цилиндров имеется площадка для установки жидкостно-масляного теплообменника. Подвод и отвод масла от теплообменника осуществляется по каналам в блоке.

Для повышения жесткости нижняя плоскость блока цилиндров двигателя Д-260 смещена вниз на 80 мм относительно оси коленчатого вала.

К переднему торцу блока прикреплен стальной щит распределения и крышка распределения, а к заднему - стальной лист, посредством которого дизель соединяется с остовом трактора МТЗ-1221. Передней опорой дизеля служат два кронштейна, установленные на боковых поверхностях блока цилиндров. Снизу блок цилиндров закрыт масляным картером.

Головки блока цилиндров Д-260

Головка блока цилиндров Д-260 отлита из чугуна (одна головка на три цилиндра) - взаимозаменяемые. Во внутренних полостях головок цилиндров имеются впускные и выпускные каналы, закрываемые клапанами.

Для обеспечения отвода тепла головки цилиндров имеют внутренние полости, в которых циркулирует охлаждающая жидкость. Головки цилиндров имеют вставные седла клапанов, изготовленные из жаропрочного и износостойкого сплава.

На головках цилиндров трактора МТЗ-1221 устанавливаются форсунки (по 3 на каждую головку), стойки, оси коромысел с коромыслами, крышки головок и колпаки крышек, закрывающие клапанный механизм. Для уплотнения разъема между головками и блоком цилиндров установлена прокладка из безасбестового полотна.

Отверстия для гильз цилиндров и масляного канала окантованы листовой сталью. При сборке дизеля цилиндровые отверстия прокладки дополнительно окантовываются фторопластовыми кольцами.

Проверка затяжки болтов крепления головок блока цилиндров Д-260

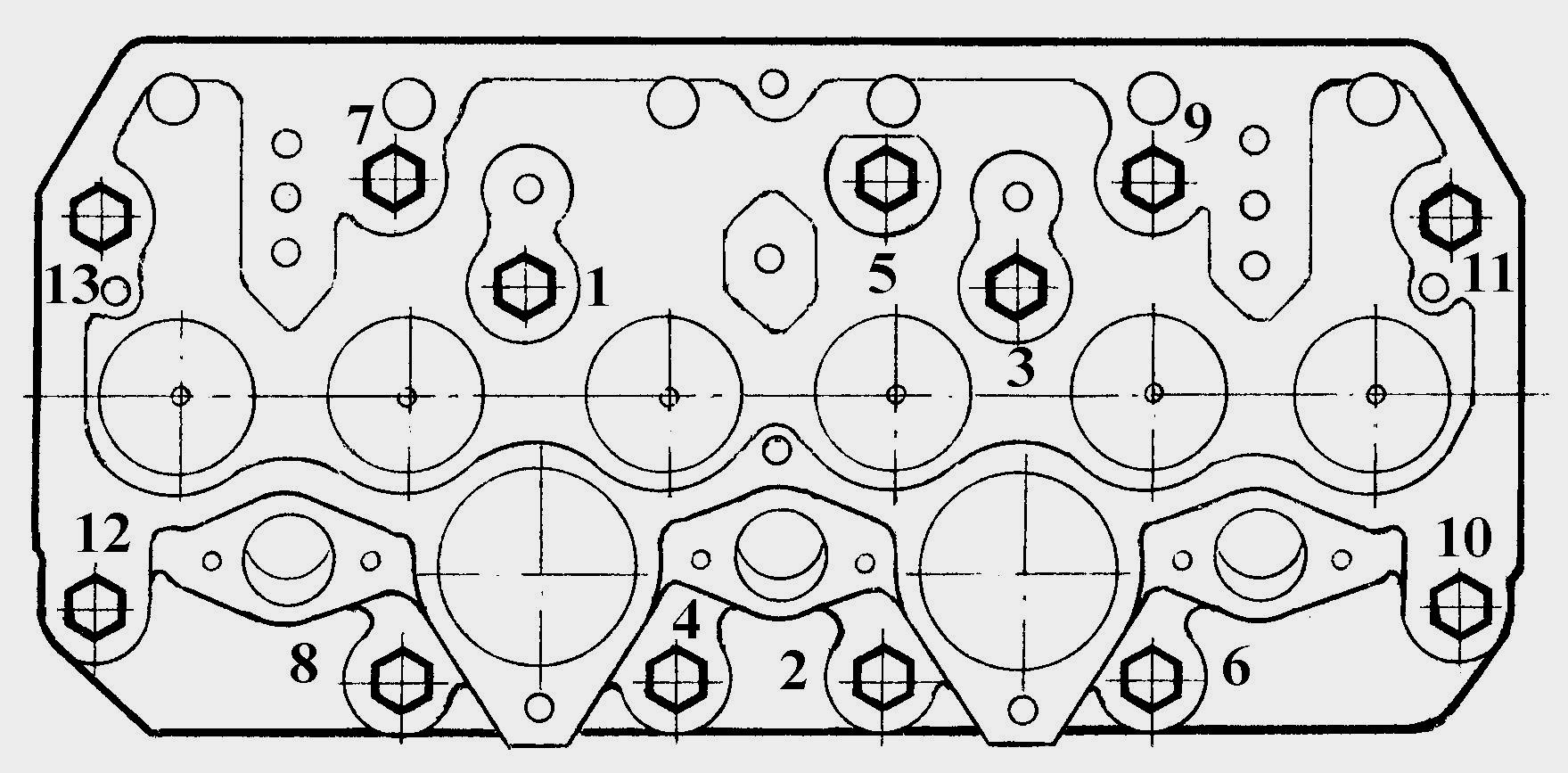

Рис.1 - Схема последовательности затяжки болтов крепления головки цилиндров

Проверку затяжки болтов крепления головок цилиндров двигателя Д-260 трактора МТЗ-1221 производите по окончании обкатки и через 1000 часов работы на прогретом дизеле в следующей последовательности:

- снимите колпаки и крышки головок цилиндров;

- снимите оси коромысел с коромыслами и стойками;

- динамометрическим ключом произведите затяжку всех болтов крепления головок цилиндров, предварительно отпустив их на 1/6 оборота, моментом 200:10 Нм в последовательности, указанной на рис.1.

После проверки затяжки болтов крепления головок цилиндров установите на место оси коромысел и отрегулируйте зазор между коромыслами и клапанами. Установите на место крышки головок цилиндров и колпаки крышек.

Кривошипно-шатунный механизм двигателя Д-260

Основными деталями кривошипно-шатунного механизма являются: коленчатый вал с коренными и шатунными подшипниками, маховик, поршни с поршневыми кольцами и пальцами, шатуны.

Коленвал Д-260 трактора МТЗ-1221 - стальной, имеет семь коренных и шесть шатунных шеек. Для уменьшения нагрузок на подшипники от сил инерции на первой, шестой, седьмой и двенадцатой щеках коленчатого вала устанавливаются съемные противовесы.

В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Полости шеек закрыты резьбовыми заглушками.

Осевое усилие коленвала Д-260 и в расточках блока цилиндров и крышки четвертого коренного подшипника. Впереди и сзади коленчатый вал уплотняется манжетами.

На передний конец вала устанавливаются: с натягом шестерня привода механизма газораспределения (шестерня коленчатого вала) и шестерня привода масляного насоса, шкив привода водяного насоса, генератора, компрессора кондиционера воздуха (на тракторе МТЗ-1221). Для снижения уровня крутильных колебаний коленчатого вала на ступице шкива установлен демпфер силиконовый.

Поршень двигателя Д-260 ММЗ изготовлен из алюминиевого сплава. В днище поршня выполнена камера сгорания. В верхней части поршень имеет три канавки - в первые две устанавливаются компрессионные кольца, в третью - маслосъемное кольцо с расширителем.

Поршневой палец полый, изготовлен из хромоникелевой стали. Осевое перемещение пальца в бобышках поршня ограничивается стопорными кольцами.

Шатун двигателя Д-260 ММЗ - стальной, двутаврового сечения. В верхнюю головку его запрессована втулка. Для смазки поршневого пальца в верхней головке шатуна и втулке имеется отверстие. Расточка нижней головки шатуна под вкладыши производится в сборе с крышкой. Шатун и крышка имеют одинаковые номера, набитые на их поверхностях.

Крышки шатунов не взаимозаменяемы. Кроме того, шатуны имеют весовые группы по массе верхней и нижней головок. Обозначение группы по массе наносится на торцовой поверхности верхней головки шатуна. На дизеле МТЗ-1221 должны быть установлены шатуны одной группы.

Вкладыши коренных и шатунных подшипников коленвала Д-260 тонкостенные, изготовленные из биметаллической полосы. По внутреннему диаметру вкладыши изготавливаются двух размеров в соответствии с номиналом шеек коленчатого вала. Маховик изготовлен из чугуна, крепится к фланцу коленчатого вала болтами. На маховик напрессован стальной зубчатый венец.

Механизм газораспределения (ГРМ) Д-260

Механизм газораспределения ГРМ дизеля Д-260 ММЗ состоит из шестерен, распределительного вала, впускных и выпускных клапанов, а также деталей их установки и привода: толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок, сухариков, пружин, стоек и осей коромысел.

Распредвал - четырехопорный, получает вращение от коленчатого вала через шестерни распределения. Толкатели - стальные, имеют сферические донышки с наплавкой спецчугуном. Кулачки распределительного вала изготовлены с небольшим уклоном, за счет этого толкатели в процессе работы совершают вращательное движение.

Штанги толкателей изготовлены из стального прутка. Сферическая часть, входящая внутрь толкателя, и чашка штанги закалены.

Коромысла клапанов стальные, качаются на оси, установленной в стойках. Ось коромысел полая, имеет шесть радиальных отверстий для смазки коромысел. Перемещение коромысел вдоль оси ограничивается распорными пружинами.

Впускные и выпускные клапаны Д-260 изготовлены из жаропрочной стали, перемещаются в направляющих втулках, запрессованных в головки цилиндров. Каждый клапан закрывается под действием двух пружин: наружной и внутренней, которые закреплены на его стержне при помощи тарелки и сухариков.

Уплотнительные манжеты, установленные на направляющие втулки клапанов, исключают попадание масла в цилиндры дизеля через зазоры между стержнями клапанов и направляющими втулками. Шестерни распределения двигателя МТЗ-1221 размещены в картере, образованном щитом распределения, прикрепленным к блоку цилиндров, и крышкой распределения.

Проверка зазора между клапанами и коромыслами двигателя Д-260

Проверку и регулировку зазоров между клапанами и коромыслами двигателя Д-260 трактора МТЗ-1221 производите через 500 часов работы после проверки затяжки болтов крепления головок цилиндров или, при необходимости, на непрогретом дизеле (температура воды и масла должны быть не более 60С).

Величина зазора между торцами стержней клапанов и бойками коромысел должна быть 0,25 мм для впускных и 0,45 мм для выпускных клапанов.

При регулировке зазор между торцем стержня клапана и бойком коромысла на непрогретом дизеле Д-260 устанавливайте:

- впускные клапаны - 0,25 мм;
- выпускные клапаны - 0,45 мм;

Регулировку производите в следующей последовательности:

- снимите колпаки крышек головок цилиндров и проверьте затяжку болтов и гаек крепления стоек осей коромысел;

- проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться);

- отрегулируйте зазоры в третьем, пятом, седьмом, десятом, одиннадцатом и двенадцатом клапанах (считая от вентилятора), затем проверните коленчатый вал на один оборот, установив перекрытие в шестом цилиндре, и отрегулируйте зазоры в первом, втором, четвертом, шестом, восьмом и девятом клапанах.

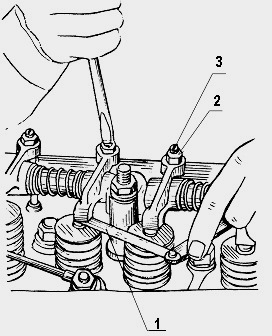

Рис.2 - Регулировка зазора в клапанах Д-260 МТЗ-1221

1 – щуп; 2- контргайка; 3 – регулировочный винт

Для регулировки зазора зазоров между клапанами и коромыслами двигателя отпустите в соответствии с рис.2 контргайку 2 регулировочного винта 3 и, вворачивая или выворачивая винт, установите между бойком коромысла и торцом стержня клапана необходимый зазор по щупу 1.

После установки зазора затяните контргайку и снова проверьте зазор щупом проворачивая штангу. По окончании регулировки зазора в клапанах поставьте на место колпаки крышек головок цилиндров.

Клапаны можно регулировать также на каждом цилиндре при положении поршня в верхней мертвой точке. Для этого проверните коленвал до момента установки поршня первого цилиндра в верхнюю мертвую точку, соответствующую концу такта сжатия и отрегулируйте зазор в клапанах первого цилиндра.

Проверните коленчатый вал на 1/3 оборота и отрегулируйте зазор в клапанах пятого цилиндра, т.е. зазор в клапанах регулируйте в последовательности, соответствующей порядку работы цилиндров (1-5-3-6-2-4), проворачивая коленчатый вал на 1/3 оборота по ходу часовой стрелки.
