Детали блока цилиндров и коленвала дизельного двигателя Д-245

Блок цилиндров Д-245

Блок цилиндров Д-245 является основной корпусной деталью двигателя трактора МТЗ-892, МТЗ-92 и представляет собой жесткую чугунную отливку. В вертикальных расточках блока цилиндров установлены четыре съемные гильзы, изготовленные из специального чугуна.

Гильза устанавливается в блок цилиндров Д-245 по двум центрирующим поясам: верхнему и нижнему. В верхнем поясе гильза закрепляется буртом, в нижнем - уплотняется двумя резиновыми кольцами, размещенными в канавках блока цилиндров.

Гильзы по внутреннему диаметру сортируются на три размерные группы: большая (Б), средняя (С) и малая (М). Маркировка группы наносится на заходном конусе гильзы. На дизеле устанавливаются гильзы одной размерной группы.

Между стенками блока цилиндров и гильзами циркулирует охлаждающая жидкость. Торцовые стенки и поперечные перегородки блока цилиндров в нижней части имеют приливы, предназначенные для образования опор коленчатого вала. На эти приливы установлены крышки.

Приливы вместе с крышками образуют постели для коренных подшипников. Постели под вкладыши коренных подшипников расточены с одной установки в сборе с крышками коренных подшипников, поэтому менять крышки местами нельзя.

Блок цилиндров дизеля Д-245 МТЗ-892, МТЗ-92П имеет продольный масляный канал, от которого по поперечным каналам масло поступает к коренным подшипникам коленчатого вала и подшипникам распределительного вала.

Конструкцией блока цилиндров дизелей предусмотрены пять подшипников распредвала.

В верхней части второй и четвертой опор коленчатого вала установлены форсунки, которые служат для охлаждения поршней струей масла.

На наружных поверхностях блока цилиндров Д-245 имеются обработанные привалочные плоскости для крепления масляного фильтра, водяного насоса, фильтров грубой и тонкой очистки топлива, щита распределения и листа заднего.

Головка блока цилиндров Д-245

Головка блока Д-245 МТЗ-892, МТЗ-92П представляет собой чугунную отливку, во внутренних полостях которой имеются впускные и выпускные каналы, закрываемые клапанами.

Впускные каналы - с винтовым профилем. Для обеспечения отвода тепла головка блока цилиндров имеет внутренние полости, в которых циркулирует охлаждающая жидкость.

Головка блока цилиндров имеет вставные седла клапанов, изготовленные из жаропрочного и износостойкого сплава. На головке цилиндров сверху устанавливаются стойки, ось коромысел с коромыслами, крышка головки, впускной коллектор и колпак крышки, закрывающий клапанный механизм.

С левой стороны (со стороны топливного насоса) в головке установлены четыре форсунки и четыре свечи накаливания, а с правой стороны к головке крепится выпускной коллектор.

Для уплотнения разъема между головкой и блоком цилиндров Д-245 установлена прокладка из безасбестового полотна, армированного перфорированным стальным листом.

Отверстия в прокладке для гильз цилиндров и масляного канала окантованы листовой сталью. При сборке двигателя на заводе цилиндровые отверстия прокладки дополнительно окантовываются фторопластовыми разрезными кольцами.

Коленвал, поршни и шатуны двигателя Д-245

Основными деталями кривошипно-шатунного механизма Д-245 являются: коленчатый вал, поршни с поршневыми кольцами и пальцами, шатуны, коренные и шатунные подшипники, маховик.

Коленвал Д-245 МТЗ-892, МТЗ-92П - стальной, имеет пять коренных и четыре шатунные шейки. В шатунных шейках коленчатого вала имеются полости для дополнительной центробежной очистки масла. Полости шеек закрыты резьбовыми заглушками.

Осевое усилие коленчатого вала Д-245 воспринимается четырьмя биметаллическими полукольцами или полукольцами из алюминиевого сплава, установленными в расточках блока цилиндров и крышки пятого коренного подшипника.

Для уменьшения нагрузок на коренные подшипники от сил инерции на первой, четвертой, пятой и восьмой щеках коленвала устанавливаются противовесы. Спереди и сзади коленчатый вал уплотняется манжетами.

На передний конец вала устанавливаются шестерня привода газораспределения (шестерня коленчатого вала), шестерня привода масляного насоса, шкив привода водяного насоса и генератора. На задний фланец вала крепится маховик.

Коленвал может изготавливаться и устанавливаться на дизель двух производственных размеров (номиналов).

Коленчатый вал, шатунные и коренные шейки которого изготовлены по размеру второго номинала, имеет на первой щеке дополнительную маркировку.

Поршень двигателя Д-245 МТЗ-892, МТЗ-92П изготавливается из алюминиевого сплава. В днище поршня выполнена камера сгорания. Камера сгорания смещена относительно оси поршня.

В верхней части поршень имеет три канавки - в первые две устанавливаются компрессионные кольца, в третью - маслосъемное кольцо. Под канавку верхнего компрессионного кольца залита вставка из специального чугуна. В бобышках поршня расточены отверстия под поршневой палец.

Поршневые кольца Д-245 изготовлены из чугуна. Верхнее компрессионное кольцо выполнено из высокопрочного чугуна, в сечении имеет форму равнобокой трапеции, Второе компрессионное кольцо конусное.

На торцовой поверхности у замка компрессионные кольца имеют маркировку «Верх» («ТОР»). Маслосъемное кольцо коробчатого типа с пружинным расширителем. Схема установки поршневых колец приведена на рисунке 1.

Поршневой палец Д-245 - полый, изготовлен из хромоникелевой стали. Осевое перемещение пальца в бобышках поршня ограничивается стопорными кольцами.

Шатун двигателя - стальной, двутаврового сечения. В верхнюю головку его запрессована втулка. Для смазки поршневого пальца в верхней головке шатуна и втулке имеются отверстия.

Расточка постели в нижней головке шатуна под вкладыши производится в сборе с крышкой. Поэтому менять крышки шатунов не допускается.

Шатун и крышка имеют одинаковые номера, набитые на их поверхностях. Кроме того, шатуны имеют весовые группы по массе верхней и нижней головок.

Обозначение группы по массе наносится на торцовой поверхности верхней головки шатуна. На двигателе должны быть установлены шатуны одной группы.

Вкладыши коренных и шатунных подшипников коленвала Д-245 – из биметаллической полосы. На дизелях Д-245 используются вкладыши коренных и шатунных подшипников двух размеров в соответствии с номиналом шеек коленчатого вала.

Для ремонта дизеля предусмотрены также четыре ремонтных размера вкладышей. Маховик изготовлен из чугуна, крепится к фланцу коленвала болтами. На маховик напрессован стальной зубчатый венец.

Основные рекомендации по замене поршневых колец Д-245

Снимите с двигателя головку цилиндров и масляный поддон. Опустите поршень в нижнюю мертвую точку, поворачивая вручную маховик дизеля.

Очистите верхний пояс гильзы от нагара, исключив при этом попадание в цилиндр частиц нагара. Не допускается использовать при очистке стальной скребок с целью исключения повреждений «зеркала» гильзы.

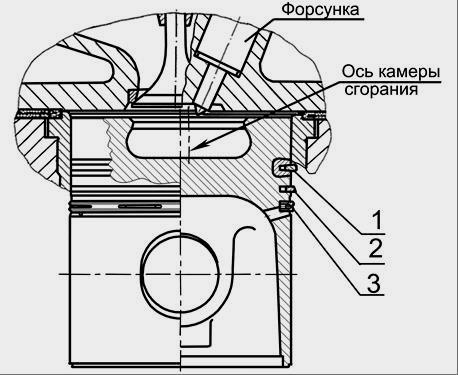

Рис.1 - Схема установки поршневых колец Д-245

1 – верхнее компрессионное кольцо; 2 – компрессионное конусное кольцо; 3 – маслосъемное кольцо.

Отверните гайки крепления крышки шатуна, снимите крышку шатуна и извлеките из цилиндра поршень в сборе с шатуном. Поршень с шатуном Д-245 извлекайте вверх – в сторону установки головки.

На каждый поршень дизеля, в соответствии с рисунком 1, устанавливаются верхнее компрессионное кольцо трапецеидальное, одно компрессионное конусное кольцо и одно маслосъемное кольцо коробчатого типа с пружинным расширителем.

Компрессионные кольца на торцевой поверхности у замка имеют маркировку «верх» и “ТОР”, которая при установке колец должна быть обращена к днищу поршня. Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.

Замки поршневых колец располагайте на равном расстоянии по окружности. Вставьте поршень с шатуном в цилиндр, установите крышку шатуна. Для исключения поломок поршневых колец при установке поршня с шатуном в цилиндр, используйте оправку для обжима колец.
