Детали системы питания дизельного двигателя Д-243

Система питания топливом двигателя Д-243, в соответствии с рисунком 1, состоит из топливного насоса, форсунок, трубопроводов низкого и высокого давления, воздухоочистителя, впускного и выпускного коллекторов, топливных фильтров грубой и тонкой очистки, топливного бака, устанавливаемого на тракторе МТЗ-82.

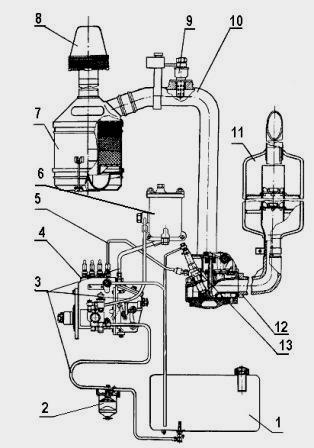

Рис. 1 - Схема питания топливом двигателя Д-243 трактора МТЗ-82

1 - топливный бак; 2 - фильтр грубой очистки топлива; 3 - трубки топливные; 4 - топливный насос; 5 - трубка топливная высокого давления; 6 - фильтр тонкой очистки топлива; 7 - воздухоочиститель; 8 - фильтр грубой очистки воздуха; 9 - электрофакельный подогреватель; 10 - впускной коллектор; 11 - глушитель; 12 - выпускной коллектор; 13 - форсунка.

Топливный насос высокого давления ТНВД Д-243

На дизель Д-243 и его модификации устанавливается топливный насос высокого давления 4УТНИ. Все модели насосов приводятся от коленчатого вала дизеля через распределительные шестерни.

Топливные насосы  трактора МТЗ-82 имеют всережимный регулятор и подкачивающий насос поршневого типа, два рычага управления.

В регуляторе ТНВД размещаются корректор подачи топлива, автоматический обогатитель топливоподачи (на пусковых оборотах), а у топливного насоса 4УТНИ-Т, кроме того, есть пневматический ограничитель дымления (пневмокорректор).

Подкачивающий насос установлен на корпусе насоса высокого давления и приводится эксцентриком кулачкового вала.

Рабочие детали топливных насосов высокого давления двигателя Д-243 смазываются проточным маслом, поступающим из системы смазки дизеля в корпус насоса через специальное отверстие во фланце.

Слив масла из корпуса насоса в картер дизеля осуществляется по специальному сверлению во фланце. При установке на дизель нового или отремонтированного насоса необходимо залить в него 200...250 см3 масла, применяемого для смазки дизеля, через маслозаливное отверстие на крышке регулятора.

Проверка ТНВД Д-243 4УТНИ и 4УТНИ-Т

Проверку производите через 2000 часов работы дизеля.

Регулировка ТНВД Д-243 трактора МТЗ-82

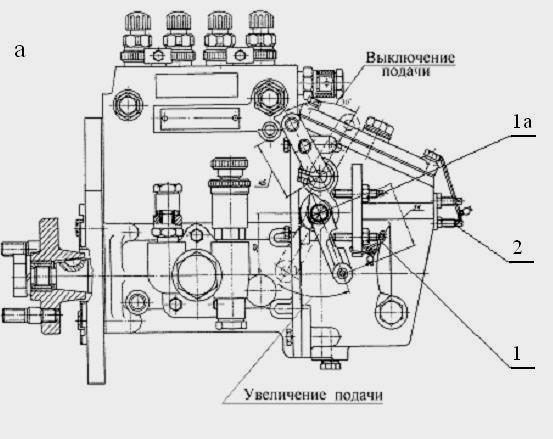

1 – винт регулировочный скоростного режима; 1а - винт регулировочный минимального холостого хода; 2 - болт номинала (упор); 3 - венец зубчатый; 4 - винт стяжной; 5 - втулка поворотная; 6 - регулировочный болт толкателя с контргайкой.

Регулировку скоростного режима ТНВД проводите регулировочным винтом, ввернутым в прилив корпуса регулятора в соответствии с рисунком 1(а).

Винт ограничивает перемещение рычага управления подачей топлива. Регулировочный винт фиксируется контргайкой и пломбируется. Для увеличения скоростного режима выверните винт регулировочный 1 в соответствии с рисунком 1(а), для уменьшения - вверните его.

Часовую производительность топливного насоса высокого давления ТНВД Д-243 (4УТНИ) регулируют болтом номинала 2, ввернутым в заднюю стенку регулятора, в соответствии с рисунком 1(а).

При вворачивании болта производительность насоса увеличивается, при выворачивании - уменьшается. Для регулировки частоты вращения минимального холостого хода используйте винт регулировочный 1а в соответствии с рисунком 1(а).

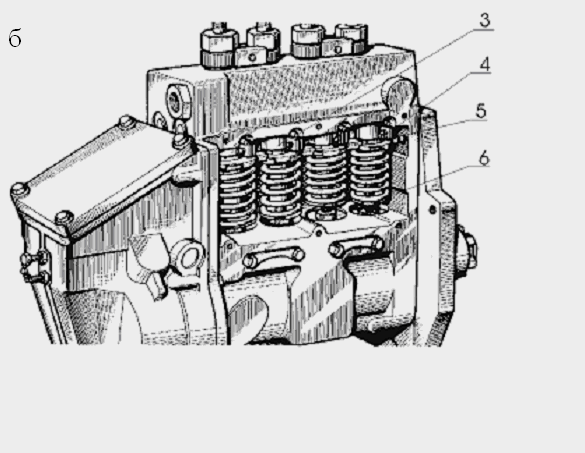

При вворачивании винта частота вращения минимального холостого хода увеличивается. Равномерность подачи топлива и производительность каждой секции топливного насоса ТНВД 4УТНИ регулируйте перемещением поворотной втулки, а, следовательно, и плунжера относительно венца зубчатого 3, в соответствии с рисунком 1(б), при ослабленном винте стяжном 4.

При повороте втулки поворотной 5 влево подача топлива секцией увеличивается, при повороте втулки вправо - уменьшается. Регулировку угла начала подачи топлива производите регулировочным болтом толкателя 6. При вворачивании болта угол начала подачи уменьшается, при выворачивании - увеличивается.

Форсунка Д-243

Форсунка двигателя Д-243 трактора МТЗ-82 предназначена для впрыскивания топлива в цилиндр дизеля. Она обеспечивает необходимый распыл топлива и ограничивает начало и конец подачи.

На дизелях применяется форсунка с пятидырчатым распылителем закрытого типа 171.1112010-02 (ЗАО «АЗПИ»). Форсунка 171.1112010-02 и распылитель (АЗПИ) имеет маркировку – «171-02». Маркировка наносится на корпус форсунки и на корпус распылителя.

Топливные фильтры двигателя Д-243

Фильтр грубой очистки топлива дизеля МТЗ-82 служит для предварительной очистки топлива от механических примесей и воды.

Фильтр грубой очистки состоит из корпуса, отражателя с сеткой, рассеивателя, стакана с успокоителем. Слив отстоя из фильтра производится через отверстие в нижней части стакана, закрываемое пробкой.

Фильтр тонкой очистки топлива двигателя Д-243 служит для окончательной очистки топлива. Фильтр тонкой очистки имеет сменный бумажный элемент. Топливо, проходя сквозь шторы бумажного фильтрующего элемента, очищается от механических примесей.

В нижней части корпуса фильтра находится отверстие с пробкой для слива отстоя. Для удаления воздуха из системы питания на крышке фильтра расположена специальная пробка.

Воздухоочиститель и впускной тракт двигателя МТЗ-82. Воздухоочиститель служит для очистки всасываемого в цилиндры воздуха.

Воздухоочиститель дизеля комбинированный: сухая центробежная очистка и масляный пылеуловитель с мокрым капроновым фильтром. В корпусе воздухоочистителя установлены три фильтрующих элемента из капроновой щетины разного диаметра.

На всех дизелях с запуском от электростартера во впускном коллекторе устанавливается электрофакельный подогреватель, который служит для подогрева всасываемого в цилиндры воздуха с целью облегчения пуска дизеля при низкой температуре окружающего воздуха.

Турбокомпрессор. Принцип работы турбокомпрессора заключается в том, что отработавшие газы из цилиндров дизеля под давлением поступают через выпускной коллектор в улиточные каналы турбины.

Расширяясь, газы вращают ротор, колесо компрессора которого через воздухоочиститель всасывает воздух и подает под давлением в цилиндры двигателя.

Обслуживание системы питания Д-243 трактора МТЗ-82

Проверка и регулировка установочного угла опережения впрыска топлива

При затрудненном пуске дизеля Д-243, дымном выпуске, а также при замене и установке топливного насоса после проверки на стенде через 2000 часов работы или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Проверку угла опережения впрыска топлива для двигателя трактора МТЗ-82 производите в следующей последовательности:

- установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

- отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините мениск для установки угла опережения впрыска топлива (моментоскоп);

- проверните коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха;

- удалите часть топлива из стеклянной трубки, встряхнув ее;

- поверните коленчатый вал в обратную сторону (против часовой стрелки) на 30-40°;

- медленно вращая коленчатый вал дизеля по часовой стрелке, следите за уровнем топлива в трубке, в момент начала подъема топлива прекратите вращение коленчатого вала;

- выверните фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике. Это значит, что поршень первого цилиндра установлен в положение, соответствующее: - 20° до ВМТ.

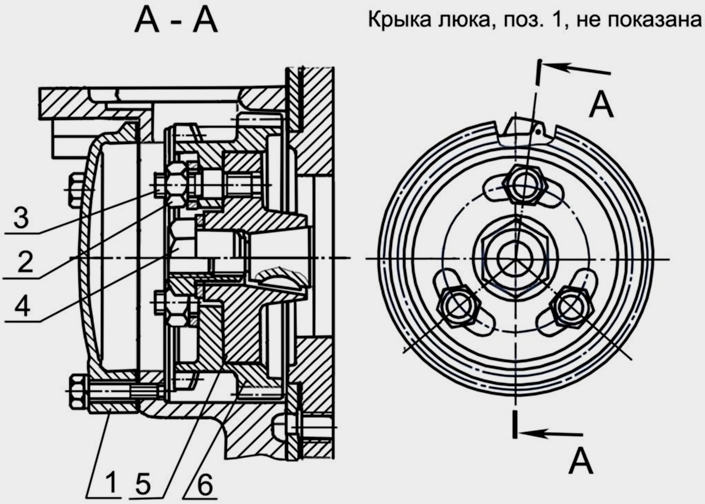

Привод топливного насоса ТНВД Д-243 трактора МТЗ-82

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – фланец; 6 – шестерня привода топливного насоса

Если фиксатор не вошел в отверстие маховика или перекошен - произведите регулировку, для чего проделайте следующее:

- снимите крышку люка 1;

- вставьте фиксатор в отверстие в маховике без перекосов, поворачивая в ту или другую сторону коленчатый вал;

- отпустите на 1...1,5 оборота гайки 2 крепления шестерни привода топливного насоса 6;

- удалите часть топлива из стеклянной трубки моментоскопа, если оно в ней имеется;

- при помощи ключа поверните за гайку специальную 4 валик топливного насоса в одну и другую стороны в пределах пазов, расположенных на торцевой поверхности шестерни привода топливного насоса 6 до заполнения топливом стеклянной трубки моментоскопа;

- установите валик топливного насоса в крайнее (против часовой стрелки) в пределах пазов положение;

- удалите часть топлива из стеклянной трубки;

- медленно поверните валик топливного насоса по часовой стрелке до момента начала подъема топлива в стеклянной трубке;

- в момент начала подъема топлива в стеклянной трубке прекратите вращение валика и затяните гайки крепления шестерни;

- произведите повторную проверку момента начала подачи топлива;

- отсоедините моментоскоп и установите на место трубку высокого давления и крышку люка.

- заверните в отверстие заднего листа фиксатор.

Проверка форсунок Д-243 на давление начала впрыска и качества распыла топлива

Проверку форсунок двигателя МТЗ-82 производите через 2000 часов работы. Форсунка считается исправной, если она распыливает топливо в виде тумана из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений.

Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается.

Качество распыла проверяйте при частоте 60-80 впрысков в минуту. Отрегулируйте форсунки Д-243 на давление впрыска 22,0-22,8 Мпа.

В случае плохого распыла топлива произведите очистку распылителя от нагара, для чего разберите форсунку. Отверните колпак, отпустите контровочную гайку и выверните на 2-3 оборота регулировочный винт (ослабив тем самым пружину), после чего отверните гайку распылителя и снимите распылитель. Другой порядок разборки может привести к поломке штифтов, центрирующих распылитель.

Очистите распылитель форсунки двигателя Д-243 от нагара деревянным скребком, сопловые отверстия прочистите с помощью наколки-пенала для очистки сопловых отверстий распылителей форсунок, или струной диаметром 0,3 мм.

Если отверстия не прочищаются, положите распылитель на 10-15 мин в ванночку с бензином, после чего снова прочистите их. Промойте распылитель в чистом бензине, а затем в дизельном топливе.

Если промывкой распылитель восстановить не удается, его надо заменить новым. Новые распылители перед установкой в форсунку расконсервируйте путем промывки в бензине или подогретом дизельном топливе.

Соберите форсунку в порядке, обратном разборке. Отрегулируйте регулировочным винтом давление начала впрыска топлива.

Зафиксируйте регулировочный винт, затянув контровочную гайку, и наверните на форсунку колпак. Установите форсунки на дизель. Болты крепления форсунок затягивайте равномерно в 2-3 приема. Окончательный момент затяжки 20...25 Нм.
