Масляные фильтры дизельного двигателя МТЗ-1221

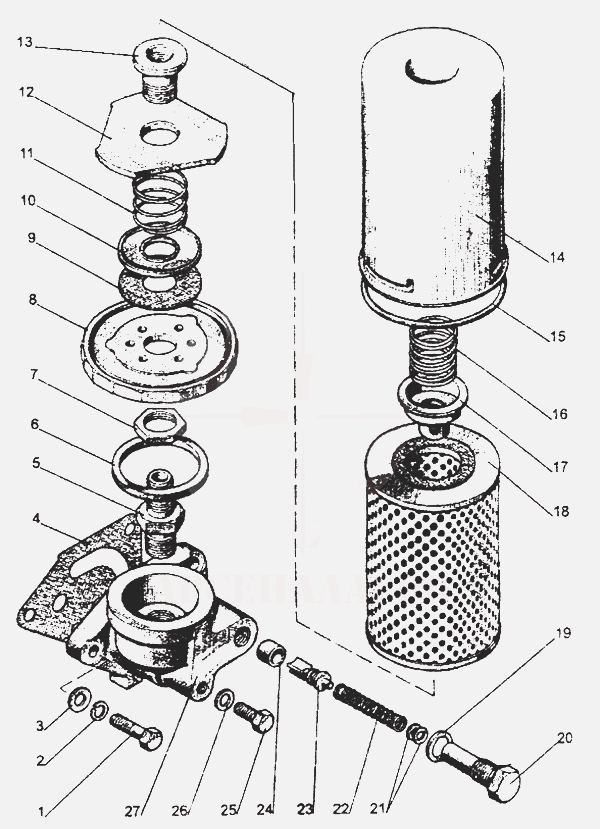

Установка
масляного фильтра Д-260 трактора МТЗ-1221
260-1017010 Фильтр масляный в сборе
260-1017020 Корпус фильтра со вставкой в сборе
260-1017030 Фильтр в сборе
1 ) М10х35 Болт
2 ) SНР10 Шайба
3 ) SНСН10 Шайба
4 ) 260-1017001 Прокладка
5 ) 260-1017012 Штуцер
6 ) 260-1017036 Прокладка
7 ) 2105-1012011-ММZ Гайка
8 ) 260-1017032 Дно
9 ) 2105-1012009-ММZ Клапан антидренажный
10 ) 2105-1012051-ММZ Шайба
11 ) 2105-1012052-ММZ Пружина
12 ) 260-1017042 Прижим
13 ) 260-1017044 Штуцер
14 ) 260-1017033 Колпак
15 ) 100х4х4-10D Кольцо
16 ) 2105-1012012-ММZ Пружина
17 ) 260-1017050 Клапан перепускной
18 ) 260-1017060 Элемент фильтрующий
19 ) D09-035-А Прокладка
20 ) 260-1017014 Пробка
21 ) SНСН5 Гайка
22 ) 50-1404083-А Пружина
23 ) 260-1017017 Клапан
24 ) 260-1017024 Вставка
25 ) М10х20 Болт
26 ) 36-1104788 Прокладка
27 ) 260-1017022 Корпус фильтра
25) М10х20 Болт
26) 36-1104788 Прокладка
27) 260-1017022 Корпус фильтра
260-1017010, 260-1017020, 260-1017030, 260-1017001, 260-1017012,
260-1017036, 2105-1012011-ММZ, 260-1017032, 2105-1012009-ММZ,
2105-1012051-ММZ, 2105-1012052-ММZ, 260-1017042, 260-1017044,
260-1017033, 2105-1012012-ММZ, 260-1017050, 260-1017060,
260-1017014, 50-1404083-А, 260-1017017, 260-1017024, 36-1104788,
260-1017022

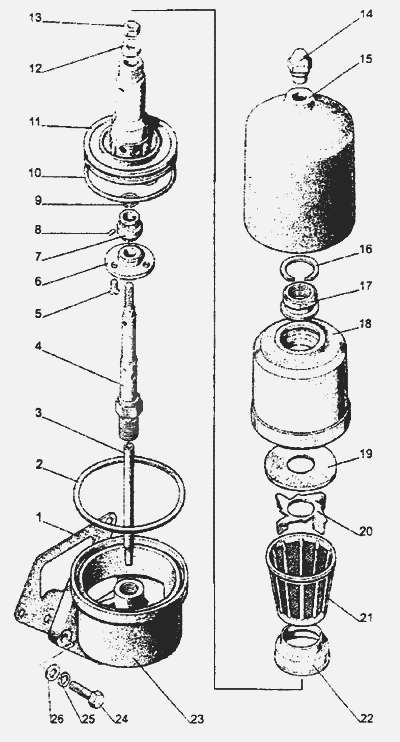

Фильтр Д-260 трактора МТЗ-1221 центробежный масляный
240-1404030-А Стакан с гайкой и кольцом в сборе
260-1028010 Центрифуга в сборе
260-1028020 Ротор с осью в сборе
260-1028030 Ось ротора в сборе
1 ) 260-1028001 Прокладка
2 ) 50-1404059-В1 Прокладка колпака
3 ) 240-1404013-В-01 Трубка
4 ) 240-1404012-V Ось ротора
5 ) М6х14 Болт
6 ) 240-1404019 Крышка
7 ) 240-1404090-В-02 Насадок
8 ) 5х8 Ролик
9 ) 240-1404118 Кольцо
10 ) 115-120-30-2-1 Кольцо
11 ) 240-1404017-01 Корпус ротора
12 ) D37А-1407607-V Шайба упорная
13 ) М12х1,25 Гайка
14 ) 240-1404088 Гайка колпака
15 ) 240-1404027 Колпак
16 ) 240-1404033 Кольцо
17 ) 240-1404035-А Гайка
18 ) 240-1404023 Стакан
19 ) 240-1404113 Крышка
20 ) 240-1404024 Крыльчатка
21 ) 240-1404110 Сетка фильтрующая
22 ) 240-1404049 Стакан
23 ) 260-1028032-В Корпус центрифуги
24 ) М10х35 Болт
25 ) SНР10 Шайба
26 ) SНСН10 Шайба
25) SНР10 Шайба
26) SНСН10 Шайба
240-1404030, 260-1028010, 260-1028020, 260-1028030, 260-1028001,
50-1404059-В1, 240-1404013-В-01, 240-1404012-V, 240-1404019,
240-1404090-В-02, 240-1404118, 240-1404017-01, 240-1404088,
240-1404027, 240-1404033, 240-1404035-А, 240-1404023, 240-1404113,
240-1404024, 240-1404110, 240-1404049, 260-1028032-В

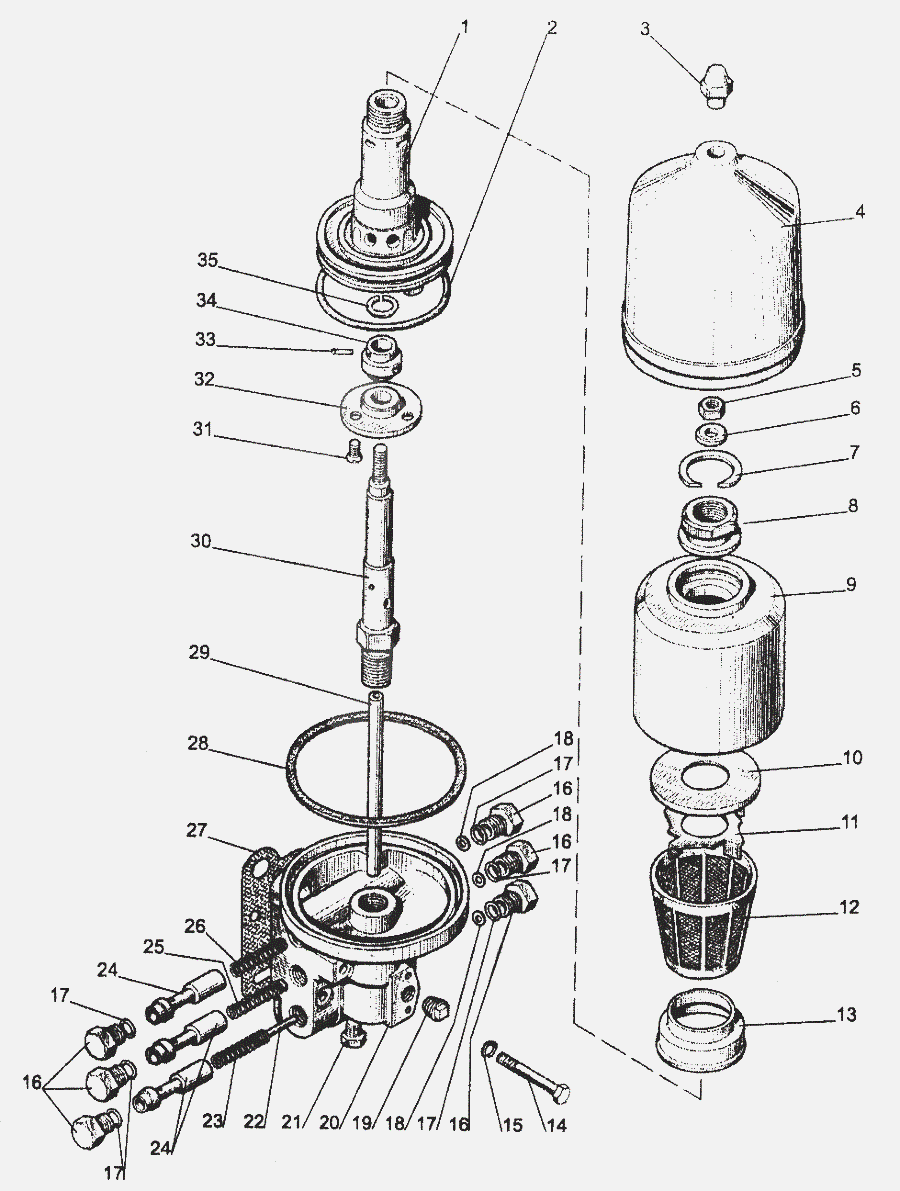

Фильтр-распределитель Д-260 трактора МТЗ-1221
240-1404020-А2 Ротор с осью в сборе
240-1404030-А Стакан с гайкой и кольцом в сборе
240-1404080-А1 Ось ротора в сборе
80-1737110 Фильтр-распределитель в сборе
1 ) 240-1404017-В Корпус ротора
2 ) 115-120-30-2-1 Кольцо
3 ) 240-1404088 Гайка колпака
4 ) 240-1404027 Колпак
5 ) М12х1,25 Гайка
6 ) D37А-1407607-V Шайба упорная
7 ) 240-1404033 Кольцо
8 ) 240-1404035-А Гайка
9 ) 240-1404023 Стакан
10 ) 240-1404113 Крышка
11 ) 240-1404024 Крыльчатка
12 ) 240-1404110 Сетка фильтрующая
13 ) 240-1404049 Стакан
14 ) М10х70 Болт
15 ) SНР10 Шайба
16 ) 50-1404075 Пробка
17 ) D09-035-А Прокладка
18 ) SНСН5 Гайка
19 ) 2-КG3/8" Пробка
20 ) 80-1737111 Корпус
21 ) КG1/8" Пробка
22 ) 6h11х45 Штифт
23 ) 70-4801045 Пружина
24 ) 80-1737117 Клапан
25 ) 80-1737113 Пружина
26 ) 80-1737118 Пружина
27 ) 80-1737112 Прокладка
28 ) 50-1404059-В1 Прокладка колпака
29 ) 240-1404013-В Трубка
30 ) 240-1404012-V Ось ротора
31 ) VМ6х14,58 Винт
32 ) 240-1404019-В Крышка корпуса
33 ) 240-1404028 Штифт 5х8.11
34 ) 240-1404090-В Насадок
35 ) 240-1404118 Кольцо
240-1404020-А2, 240-1404030-А, 240-1404080-А1, 80-1737110,
240-1404017-В, 240-1404088, 240-1404027, 240-1404033, 240-1404035-А,
240-1404023, 240-1404113, 240-1404024, 240-1404110, 240-1404049,
50-1404075, 80-1737111, 70-4801045, 80-1737117, 80-1737113,
80-1737118, 80-1737112, 50-1404059-В1, 240-1404013-В, 240-1404012-V,
240-1404019-В, 240-1404028, 240-1404090-В, 240-1404118
