Сборочные элементы кабины МТЗ-1221
1221-6700010 Кабина МТЗ-1221 в сборе
80-6708210 Рамка в сборе
80-6708900 Стекло в сборе
80-8404011-В-01 Крыло правое
80-8404020-В-01 Закрылок правый
85-6700035-01 Опора правая
85-6702069 Кронштейн правый
85-6702300-01 Кронштейн левый

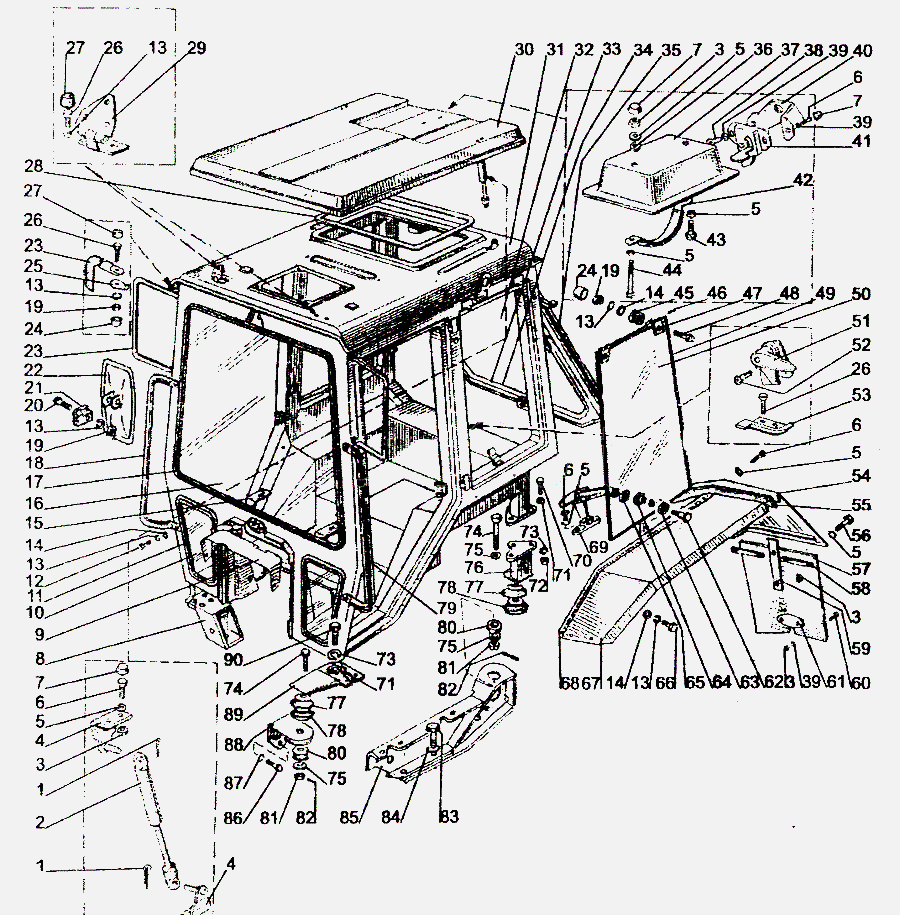

1 - 3,2х18 Шплинт
2 - 21.054 Пневмоподъемник
3 - М6 Гайка
4 - 80-6708225 Кронштейн
5 - SНСН6 Шайба
6 - М6х16 Винт
7 - А30.04.017 Колпачок
8 - 80-6700031-В-01 Кронштейн правый
9 - 85-6703056 Вставка
10 - 80-6703012 Стекло
11 - А37.08.043 Уплотнитель
12 - М8х25 Болт
13 - SНР8 Шайба
14 - SНСН8 Шайба
15 - 80-3805030 Кронштейн
16 - 80-6700011-01 Стекло
17 - 80-6700018 Уплотнитель L=4200 мм
18 - 80-6703105-01 Поручень правый
19 - М8 Гайка
20 - М8х40 Болт
21 - А30.04.051 Хомут
22 - 80-8201055 Зеркало
23 - 80-8201106 Труба
24 - А30.04.017-02 Колпачок
25 - 80-8201107 Шайба
26 - М8х16 Болт
27 - А30.04.017-01 Колпачок
28 - А37.08.017 Уплотнитель
29 - 80-6707014-В Петля
30 - 80-6707025-В Крыша в сборе
31 - 1221-6700020 Кабина
32 - 80-6708211 Стекло
33 - 80-6708215 Рамка
34 - 80-6700023-А Уплотнитель
35 - 80-6700021-01 Профиль L=4080 мм
36 - 549-1305044 Прокладка
37 - 80-6707082 Облицовка
38 - М6х12 Винт
39 - SНР6 Шайба
40 - 80-6707075 Кронштейн
41 - А37.09.010 Защелка
42 - 80-6707080 Поручень
43 - М6х20 Винт
44 - М6х50 Винт
45 - 80-6708903 Втулка
46 - 8х65 Палец
47 - 80-6708902 Петля
48 - М8х30 Болт
49 - F-202 Уплотнитель
50 - 80-6708901 Стекло
51 - А37.05.025 Фиксатор
52 - М6х25 Винт
53 - А37.05.021 Кронштейн
54 - 80-8404020-В Закрылок левый
55 - 80-8404014-А Уплотнитель
56 - М6х20 Винт
57 - 85-8404040 Брызговик
58 - 80-8404032 Пластина
59 - 80-8404031 Пружина
60 - М6х16 Винт
61 - 80-8404034 Пластина
62 - 80-6708965 Винт
63 - 80-6708953 Шайба
64 - 80-6708952 Втулка
65 - 80-6708961 Шайба
66 - М8х20 Болт
67 - 80-8404011-В Крыло левое
68 - 80-8404013-А Уплотнитель
69 - 80Р-6708965 Фиксатор в сборе
70 - М12х25 Болт
71 - SНСН12 Шайба
72 - М12 Гайка
73 - SНР12 Шайба
74 - 80-6700029 Болт
75 - SНР16 Шайба
76 - 85-6700035 Опора левая
77 - 80-6700163 Обойма
78 - 80-6700160 Виброизолятор
79 - 80-6703105 Поручень
80 - 130-5001364-V Подушка
81 - М16 Гайка
82 - 4х36 Шплинт
83 - М20х75 Болт
84 - SНР20 Шайба
85 - 85-6702300 Кронштейн правый
86 - М16х45 Болт
87 - SНР16 Шайба
88 - 85-6702068 Кронштейн
89 - 80-6700031-В Кронштейн
90 - М12х35 Болт

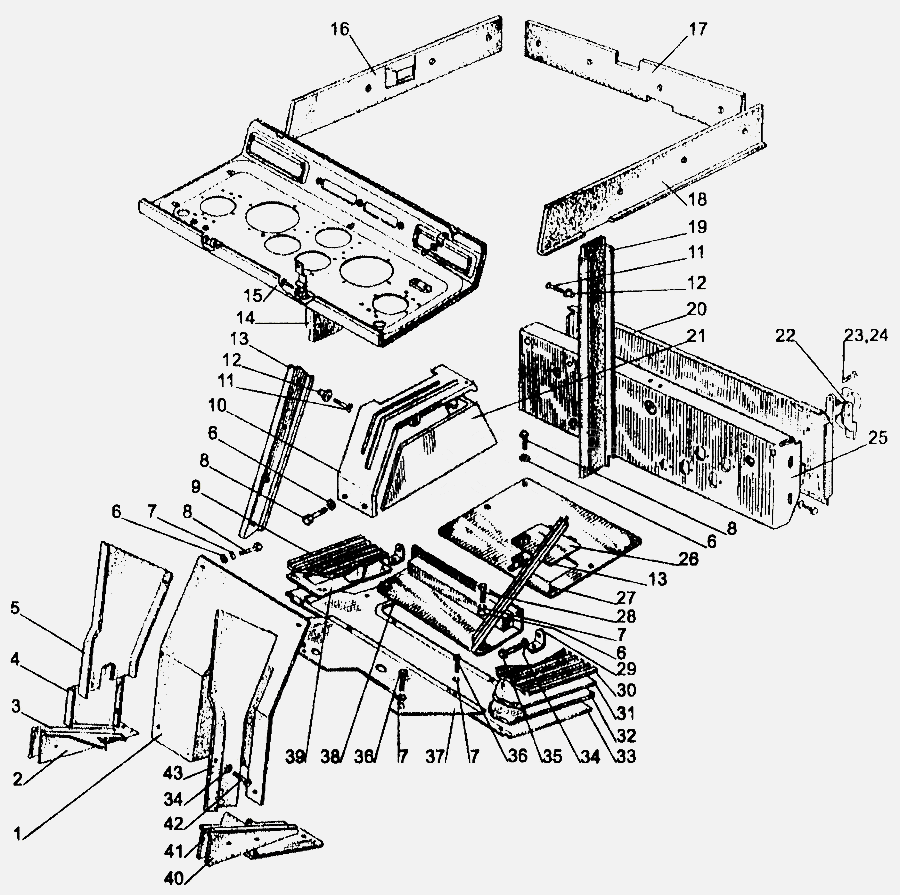

1 - 80-6700300 Панель
2 - 80-6702328-01 Накладка
3 - 80-6702330 Боковина
4 - 85-6700330 Панель
5 - 80-6700340 Панель
6 - SНСН6 Шайба
7 - SНР6 Шайба
8 - М6х25 Винт
9 - 80-6702333-В2 Коврик правый
10 - 85-6700036-В Крышка пульта
11 - 1-4х25 Шуруп
12 - А37.10.031 Бонка
13 - 80-6702111 Прижим
14 - 1221-6700060-01 Накладка
15 - 80-8100100 Панель
16 - 1221-6700065 Накладка
17 - 80-6700205 Накладка
18 - 1221-6700050 Накладка
19 - 1221-6700060 Накладка
20 - 85-6702125 Панель
21 - 85-6700040-В Пульт
22 - А37.09.060 Защелка
23 - М4х12 Винт
24 - М4 Гайка
25 - 80-6702135 Панель
26 - 80-6702190 Крышка
27 - 80-6702195 Крышка
28 - М6х16 Винт
29 - 70-6702111 Угольник
30 - 80-6702332 Коврик левый
31 - 80-6702469-А Прокладка
32 - 80-6702468-А Прокладка
33 - 80-6702315-В Панель
34 - SНСН8 Шайба
35 - М8х16 Болт
36 - М6х16 Винт
37 - 80-6702310 Полик
38 - 80-6702085 Крышка
39 - 85-6702201Zаm Уплотнитель
40 - 80-6702320 Боковина
41 - 80-6702328 Накладка
42 - М8х40 Болт
43 - 80-6700320 Панель
1221-6700010, 80-6708210, 80-6708900, 80-8404011-В-01,
80-8404020-В-01, 85-6700035-01, 85-6702069, 85-6702300-01,
80-6708225, 80-6700031-В-01, 80-6703012, 80-3805030, 80-6700011-01,
80-8201055, 80-8201106, 80-6707014-В, 80-6707025-В, 80-6708211,
80-6708215, 80-6707082, 80-6707075, 80-6707080, 80-6708903,
80-6708902, 80-6708901, 80-8404020-В, 80-8404032, 80-8404031,
80-8404034, 80-6708952, 80-8404011-В, 80Р-6708965, 85-6700035,
80-6700163, 80-6700160, 80-6703105, 85-6702300, 85-6702068,
80-6700031-В, 80-6700300, 80-6702328-01, 80-6702330, 85-6700330,
80-6700340, 1221-6700060-01, 1221-6700065, 80-6700205, 1221-6700050,
1221-6700060, 85-6702125, 80-6702190, 80-6702195, 80-6702469-А,
80-6702468-А, 80-6702315-В, 80-6702310, 80-6702085, 80-6702320,
80-6702328, 80-6700320
